Троллейные шинопроводы - Шинопроводы и токопроводы

Итак перечислим наиболее упоминаемые бренды с кратким описанием серий троллейного шинопровода и их характеристик.

AKAPP-STEMMANN производит троллейные шинопроводы с 1953 года.

Multiconductor (RN7) - закрытый троллейный токоподвод.

Каждый токоподвод комплектуется непрерывными плоскими медными шинами/проводниками, протянутыми на всю длину установки.

Характеристики:

AKAPP-Multiconductor обеспечивают минимальное и стабильное падение напряжения в сети за счет использования непрерывных медных проводников.

Корпус токопровода RN7 представлен в различных размерах

Pro-Ductor (PR) - универсальный токопровод.

Pro-Ductor состоит из плоского корпуса для 4, 7 или 10 непрерывных медных проводников (в зависимости от типа PR4, PR7 или PR10)

4-Ductor (RN4) - закрытый троллейный токоподвод.

АКАРР 4-Ductor – это компактная, надежная и безопасная система энергоснабжения для кранов, талей, монорельсовых систем, конвейерных транспортеров и т.д.

Каждый токоподвод комплектуется 4-мя непрерывными плоскими медными шинами/проводниками, не имеющими стыков и/или искусственных соединений, протянутыми на всю длину установки.

Благодаря эффективному инженерному дизайну и непрерывным медным жилам система имеет уникальные характеристики.

Конфигурация системы токоподвода 4-Ductor

Троллейные системы электропитания крепятся вдоль пути передвижения оборудования в виде протянутых токоподводящих линий из пластиковых коробов, внутри которых протянуты медные шины.

Компактныe троллейныe шинопроводы серии SACL с высококачественным алюминиевым корпусом предназначены для областей применения с высокими тепловыми и механическими требованиями.

Компактная система обеспечивает высокий уровень электробезопасности. Максимальная сила тока - 280 А

SICL

AKAPP-STEMMANN производит токоподводы с индивидуальной изоляцией проводников: SICL10, SICL20, SICL25 и SICL40. Системы SICL применяются как на кранах, так и на конвейерах, автоматизированных складах, использующих системы челночного типа, логистических узлах и т.д.

Троллейный компактный токопровод из ударопрочного пластика для автоматизированных складов.

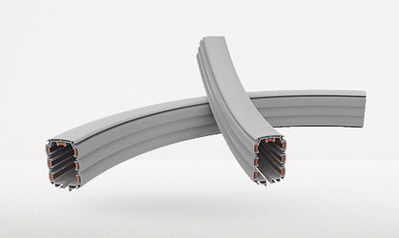

Поставляется в виде предварительно собранных прямых или изогнутых секций длиной 4м.

Закрытая система линейных проводников рассчитана на ток от 40 до 240 А и в зависимости от применения имеет до 7 медных проводников.

Итальянская компания Bags Srl Longo (Sacchi Longo) более 60 лет производит кабельную продукцию и троллейные шинопроводы для строительных кранов, линий электропередач и других промышленных применений.

Изолированный комплектный троллейный шинопровод для мостовых кранов.

RNHS7

Троллейный шинопровод с каретками. Специальная конструкция RNHS7 состоит из направляющих, что и стандартная модель. Но она включает в себя использование кареток.

Cariboni Group

Итальянская компания Cariboni Group SpA разрабатывает и производит троллейные токоподводы с 1946 года

Защищенный троллейный шинопровод для подвода питания к кранам, лебедкам и другим мобильным механизмам.

2 типа шинопроводов ATOLLO:

С – с непрерывным медным проводником. Медная полоса нарезается на необходимую длину и протягивается внутри коробов после их установки и соединения друг с другом. Электрическая линия с непрерывной медной полосой устанавливается в значительно более короткие сроки и гарантирует гораздо меньшие потери напряжения при эксплуатации, равно как и заметно меньший износ контактных башмаков.

Р – с предварительно установленным медным проводником. Медная полоса предварительно вставлена в короб на соответствующие места, чтобы обеспечить соединение между коробами, оконечные части медной полосы загнуты и готовы к скреплению с помощью соответствующих зажимов.

Защищенный компактный троллейный шинопровод для подвода питания к кранам, лебедкам и другим мобильным механизмам. С – с непрерывным медным проводником. Р – с предварительно установленным медным проводником.

Компания Conductix-Wampfler, входящая в Delachaux Group, С 1952 года разрабатывает и производит эффективные системы передачи энергии и данных для всех видов оборудования.

Однополюсные изолированные троллеи для прямолинейных участков с незначительными отклонениями и для применений, требующих криволинейных участков. Область применения: EMS Электрические монорельсовые системы, упаковочные машины, аттракционы, устройства кольцевых токосъемников, оборудование для эстрадных сцен, устройства для сортировки

Однополюсные изолированные троллеи для установки на прямолинейных участках. Возможность применения в условиях агрессивной окружающей среды, при использовании различных материалов.

Область применения: стандартные мостовые краны, пассажирский транспорт / подъёмники, аттракционы, специальные машины

Однополюсные изолированные троллеи для прямолинейных участков. Возможность применения в условиях агрессивной окружающей среды, при использовании различных материалов. Возможность параллельной устнановки неограниченного количества шин. Применение: тяжёлые краны, пассажирский транспорт, подъёмники и др.

Однополюсные изолированные контактные шины для прямолинейных участков с незначительными отклонениями и для применений, требующих криволинейных участков. Обычно применяется в ограниченном рабочем пространстве. Применение: Электрические подвесные монорельсовые системы, кольцевые токосъемники, специальные машины

Многополюсный компактный шинопровод для прямолинейного пути внутри помещений.

Область применения: высокоавтоматизированные склады AS/RS, технологические и производственные краны, специализированные решения и специальные машины

Компактная система шинопроводов EcoClickLine – 7-ми полюсная система быстрого монтажа с оптимизированной несущей конструкцией для больших расстояний и с интегрированной защитой для шинопровода. Модульная система разработана для подачи энергии и передачи данных на многоярусных товарных складах.

Компактные 2-х полюсные шинопроводы для прямолинейных участков с ограниченным местом установки. Основное применение: шаттл-системы, установка внутри помещений в ограниченном пространстве. Быстрая и эффективная сборка благодаря технологии штекерного соединения. Высокая прочность 2-х полюсной системы и полого профиля. Доступны 2-х полюсные и 1-полюсные + PE (земля)

Закрытый многополюсный шинопровод, в основном, для прямолинейных путей внутри помещения.

Область применения: Стандартные мостовые краны, электрические подвесные дороги, подъёмники для мойки окон, системы полива для теплиц и оранжерей, производственные и испытательные системы

Компания Deyle производит троллейные шинопроводы с 1954 года.

Strombahn серия B

Скоростной троллейный шинопровод для подачи питания при больших скоростях. Используется для питания монорельсовых дорог, подъемников и других механизмов

Компактный троллейный шинопровод для питания подъемных механизмов.

Группа компаний ЕАЕ производит электротехническую продукцию с 1973 года.

E-LINE TB

Системы троллейных шинопроводов E-LINE TB предназначены для обеспечения снабжения электроэнергией движущихся механизмов. Система троллейных шинопроводов состоит из изолированных шин и тележки токосъемного устройства с щетками.

Троллейный шинопровод с корпусом из оцинкованной стали

Монотроллейные шинопроводы. E-LINE URC - системы, в которых каждый проводник устанавливается как отдельная линия, а тележки токосъемного устройства обеспечивают бесперебойное питание

Международная компания Giovenzana c 1952 года производит токопроводы, троллейные шинопроводы, подъемно-транспортное и другие виды оборудования.

Троллейные шинопооводы TR представляют собой двойной корпус из ПВХ, который придает ей большую жесткость в сравнении с корпусом обычного шинопровода.

Синяя линия – шинопроводы с протянутой медной шиной. Медные шины протянуты в пластиковом корпусе.

Желтая линия – шинопроводы с медной шиной на протяжку. Проводник протягивается из катушки в уже смонтированный корпус

TR85A (Синяя линия) - троллейные шинопроводы с протянутой медной шиной.

Троллейные шинопроводы с непрерывной медной шиной.

Троллейный шинопровод с протянутой медной шиной и троллейные шинопроводы с непрерывной медной шиной (синяя и желтая линия).

Троллейные шинопроводы (синяя и желтая линия)

Троллейные шинопроводы (синяя и желтая линия)

GRAZIADIO & C. S.p.A.

Компания GRAZIADIO & C. S.p.A. с 1959 года производит широкий ассортимент троллейных шинопроводов.

Закрытый троллейный шинопровод для подключения цеховых кранов, в теплицах, легкой промышленности, системах обслуживания зданий.

Варианты исполнения

Открытый троллейный шинопровод высокой надежности для автоматизированных складов, автомобильных производств.

Варианты исполнения

KLM

Российская компания ООО «КЛМ групп» производит троллейные шинопроводы серии KLM-Т

Изолированные однополюсные шинопроводы KLM-Т применяются для питания козловых, мостовых и портальных кранов, технологического оборудования, аттракционов и транспортных пассажирских систем

Итальянская компания Pogliano BusBar S.r.l., основанная в 1910 году, изготовитель первой в Европе комплектной системы Blindosbarra®(1943г.), производит троллейные шинопроводы под маркой BLINDOTROLLEY

Шинопровод BT используется для подачи питания к передвижным устройствам, таким как мостовые и подъемные краны, талям, сшивальным станкам и портативной аппаратуре.

Линии для передвижных устройств. Линия BX-E спроектирована таким образом, чтобы можно было адаптировать к предшественнику — системе BX.

Линия укомплектована:

Немецкая компания VAHLE Group производит оборудование для передачи электроэнергии и данных к мобильным потребителям. VAHLE имеет долгую историю успеха, характеризующуюся новаторским духом, инновационным мышлением и перспективной технологией, которая началась в 1912 году. С тех пор VAHLE расширилась и сегодня присутствует 52 странах мира.

Безопасные троллейные шинопроводы VKS являются компактными и защищенными от соприкосновения шинопроводами. Область применения: внутренние либо защищенные от дождя внешние установки: электрические подвесные дороги, устройства стеллажного хранения, консольные краны, электропоезда, металлообрабатывающие станки, поворотные круги, подъемные установки, контактные кольца, комплектование стрелок и др.

Безопасные троллейные шинопроводы VKL состоят из плоского изолированного корпуса, в котором проложены контактные рельсы.

Защищённые компактные троллейные шинопроводы KBSL, KSL и KSLI для внутренних и внешних установок.

Применяются для токоподвода к продольно перемещающимся токоприёмникам - для тележек кранов, подвесных дорог, электропоездов, электроинструментов, устройств стеллажного хранения, а также для многих других областей применения. Степень защиты IP23/44/54

Троллейные компактные алюминиевые шинопроводы LSV и LSVG - высокопрочные закрытые троллейные системы, для тяжёлых условий эксплуатации. Подходят для внутренних и внешних установок, для всех типов оборудования: кранов, монорельсов, талей, инструментов, машин, автоматизированных систем хранения и поиска и многих других движущихся устройств.

В корпусе LSV могут размещаться от 4 до 7 проводников, в корпусе LSVG — от 6 до 11 проводников.

LSV и LSVG могут поставляться с герметизирующей лентой или защитным кожухом.

Троллейный шинопровод в пластмассовом корпусе

Троллейный шинопровод KBH — универсальная закрытая троллейная система для установки в помещении или на открытом воздухе. Надёжный и прочный корпус шинопровода приспособлен для установки медных шин различного сечения, по которым электрический ток через подвижную каретку токосъёмника передаётся на подключённое мобильное оборудование, например, мостовой кран.

Троллейный шинопровод в 4- и 5-контактном исполнении, с фабрично-монтированной плоской медной шиной и пружинными (KBHF) и болтовыми (KBHS) электрическими соединениями
