Шинопровод Power Plug Bus - Шинопроводы и токопроводы

Шинопроводы Powerduct - современное решение в области безопасного распределения электроэнергии. Шинопроводы с литой изоляцией Powerduct предназначены для выполнения электрических соединений в цепях переменного тока напряжением до 1 кВ, номинальным током до 6300 А частотой 50-60 Гц, а также в цепях постоянного тока до 6300 А.

1. Промышленные предприятия – для передачи и распределения электроэнергии между потребителями.

2. Современные общественные и жилые здания, здания повышенной этажности, торгово-развлекательные комплексы, бизнес-центры, вокзалы, аэропорты – для поэтажного локального распределения энергии.

Конструктивно шинопровод представляет собой комплект медных или алюминиевых изолированных шин, заключенных в корпус из экструдированного алюминия. Все контактные поверхности шин гальванизированы оловом (по специальному заказу – серебром). Отсутствие воздушных зазоров между шинами способствует снижению сопротивления и улучшению отвода тепла. Все проводники покрыты специальным компаундом (Hybrid Powder), а также, изолированы майларовой пленкой. Изоляция из компаунда не поглощает влагу, не поддерживает горение и наносится непосредственно на шину, не допуская попадания воздуха между изоляцией и проводником, майларовая пленка обеспечивает надежные диэлектрические свойства системы. Сочетание изоляции из компаунда и майлара обеспечивает высочайший уровень защиты, а также длительный срок службы шинопровода.

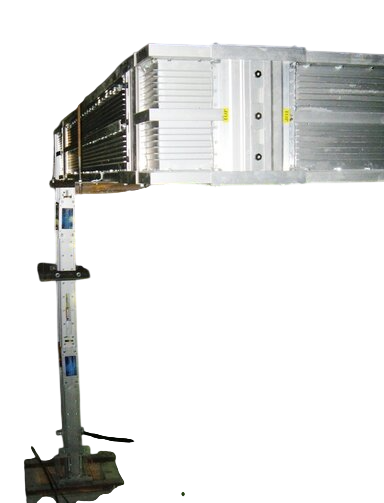

Рис. 1. Конфигурация трасс

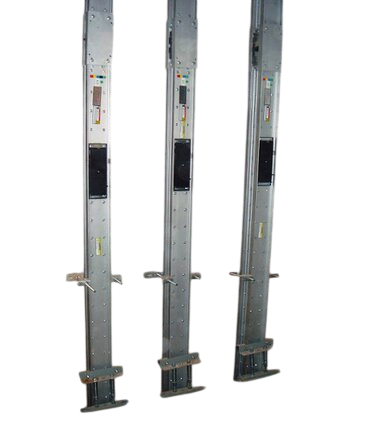

Рис. 2. Вертикальный участок трасс

В местах соединения двух секций шинопроводов предусмотрен тепловой датчик, который меняет цвет при перегреве соединений ипозволяет осуществлять постоянный визуальный контроль.

Шинопровод предназначен для эксплуатации при температуре окружающей среды от - 40°С до +55°С. Назначенный срок службы не менее 30 лет. Возможно внутреннее или наружное исполнение шинопровода. Шинопровод Powerduct способен проводить номинальный ток в условиях относительной влажности атмосферного воздуха 95%.

Рис. 3 Конфигурация трасс

— компактные размеры;

— сниженный вес секций;

— простота и надежность;

— эффективное естественное охлаждение;

— двойная изоляция проводников;

— высокая механическая и химическая стойкость;

— малые электрические потери;

— устойчивость к короткому замыканию;

— степень защиты до IP67;

— пожаробезопасность;

— наличие датчика контроля температуры соединения;

— механическая блокировка отводных блоков;

— компенсация теплового расширения;

— удобство при проектировании трассы;

— простой монтаж без применения сварки и специального инструмента;

— не требует технического обслуживания.

- Упаковка (деревянные ящики);

- Заводские чертежи;

- Крепления шинопровода к строительным конструкциям;

- Протоколы испытаний;

- Техническая документация на шинопровод на русском языке.

По запросу Заказчика возможно специальное исполнение шинопровода Powerduct повышенной огнестойкости с номинальными токами от 400 до 5000 А в стальном кожухе.

Характеристики огнестойкости:

- 180 мин. при температуре 750°С (IEC 331);

- 180 мин. при температуре 950°С (BS6387 категория «С»);

- 15 мин. при температуре 650°С под воздействием водяной струи (BS6387 категория «W»);

- 15 мин. при температуре 950°С при жестком механическом воздействии (BS6387 категория «Z»).

Рис. 4. Конфигурация трасс

Рис. 5. Конфигурация трасс

Рис. 6.Подключение к оборудованию

Рис. 7.Подключение к оборудованию

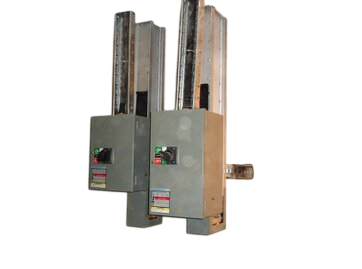

Рис. 8.Коробки подключения

Рис. 9.Коробка подключения

Рис. 10.Компенсационные элементы

Рис. 11.Подключение к оборудованию

Рис. 12.Подключение к оборудованию

Рис. 13.Проход трассы через стену

Рис. 14.Компенсационные элементы

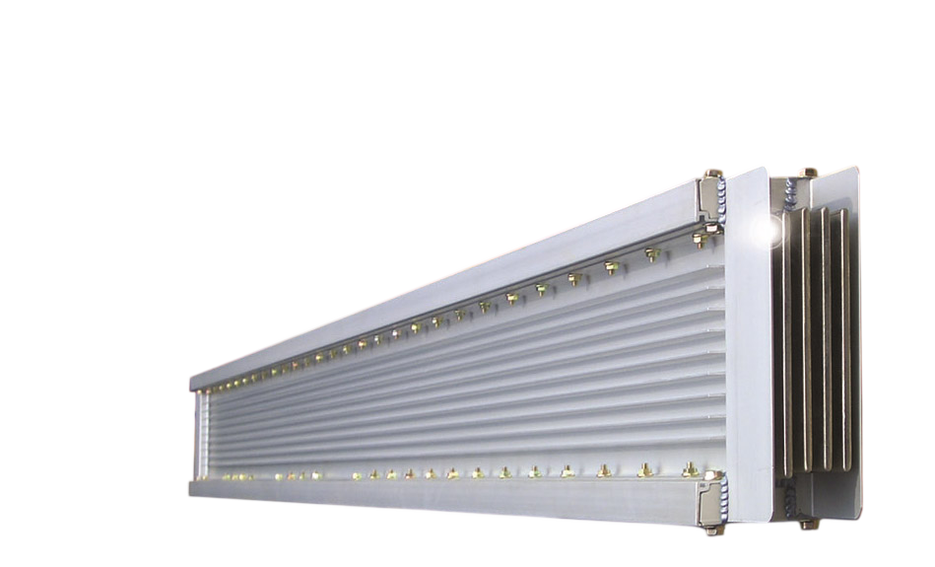

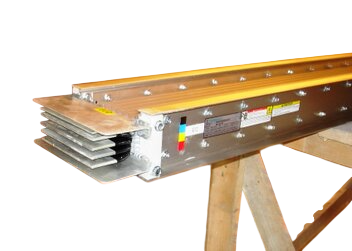

Рис. 15.Прямая секция

Рис. 16.Конфигурация трасс

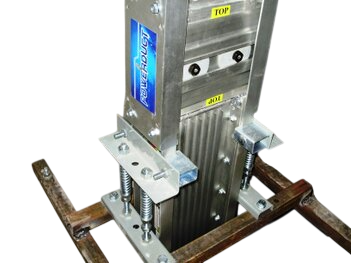

Рис. 17.Установка вертикально на полу

Рис. 18.Проход трассы через стену

Рис. 19.Терминальный элемент

Шинопровод Powerduct соответствует следующим стандартам:

BSEN 60529 (МЭК 529-89)

BSEN 60439-1, 60439-2 (МЭК 60439-1, МЭК 60439-2:2005)

IEC 60529 (МЭК 529-89)

IEC 60439-1, 60639-2 (МЭК 60439-1, МЭК 60439-2:2005)

UL 857

CSA 857

CSAC22.9 NO.27-94

NEMA BUI

JIS 8364

Каждая секция шинопровода перед отгрузкой Заказчику проходит тщательные испытания на заводе, гарантирующие безопасную и надежную работу изделия. Для поставок в Россию имеется российский сертификат соответствия ГОСТ Р, сертификат пожарной безопасности.Завод–изготовитель имеет международный сертификат качества ISO 9001:2000 на разработку и изготовление систем шинопровода, выданный Британским институтом стандартов BSI Management System.

Power Plug Busduct (PPB) Sdn Bhd является специализированным производителем высококачественных, надежных токопроводных систем низкого напряжения (шинопроводов). Миссия PPB – предоставить своим клиентам лучшее решение в области передачи и распределения электроэнергии, обеспечивая качество, надежность продукции по конкурентным ценам.

Основанная в 2000 году в Малайзии, PPB расширила свою клиентскую базу на новые рынки в Азии, а также за ее пределами на Ближнем Востоке и в России.Бренд Powerduct на сегодняшний момент присутствует в следующих регионах и на рынках:

- Восточная Азия и Тихоокеанский регион: Австралия, Китай, Тайвань, Филиппины, Таиланд, Индонезия, Вьетнам, Гонконг, Сингапур, Малайзия, Камбоджа;

- Южная Азияи Ближний Восток: Пакистан, Бангладеш, Шри-Ланка, Индия;

- Ближний Восток и Европа: ОАЭ, Катар, Кувейт, Иран, Саудовская Аравия, Бахрейн, Россия.

- Южная Америка: Бразилия, Колумбия.

Инвестиции в исследования и разработки, высокий уровень обслуживания клиентов и технической подготовки специалистов - отличительные чертыведения бизнеса компании.

Компания не останавливается в своем развитии и планирует расширять рынок сбыта своей продукции по всему миру - от Азиатско-Тихоокеанского региона и Ближнего Востока, до Европы, Северной и Южной Америки.
