Компания HOLDUCT производит шинопроводы и токопроводы на следующие параметры:

Токопроводы 6-36 кВ в однофазном исполнении “HOIO” с трубчатыми экранами внутреннего сечения до 2 метров.

В состав системы токопроводов могут входить встроенные разъединители, соединения для генераторов, трансформаторов, распределительных щитов, шкафов с оборудованием, а именно: трансформаторы тока, напряжения, сопротивления заземления и трансформаторы, ОПН, оснащение системами избыточного давления сухого воздуха и другие по запросу (например, водородная система обнаружения).

Шинопроводы с литой изоляцией до 1000 В, 8000 А “EUROBAR”с высокой степенью защиты.

Шинопроводы для особо больших токов “HIGH CURRENT” (до 150 кА и более).

Шинопроводы могут иметь самое разное исполнение, могут оснащаться различными дополнительными опциями, например системой принудительного жидкостного охлаждения.

Разъединители 6-36 кВ “HDS” на любые токи

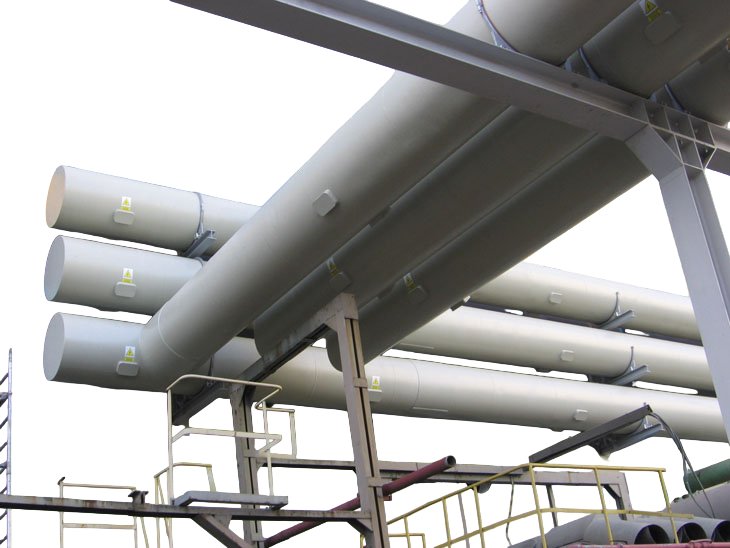

Шинопровод 1-фазный в трубчатом кожухе HOIO –шинопровод однофазный, применяется в системах вывода мощности генераторов. Напряжение до 36 kV.

HOIO шинопровод отличает надёжность. Кожух обеспечивает герметичность прокладки ,он также может дополняться устройством созданий избыточного давления сухого воздуха.

Безопасность. Экраны работают в системе компактных экранов, соединённых с обоих концов и заземлённых. Этим обеспечивается герметичность и защита от прикосновений и проникновений.

Компенсация линейных расстояний осуществляется посредством приваривания эластичных элементов проводника и кожуха. Доступ к опорным изоляторам для ревизии или замены осуществляется через люки.

Качество сварных соединений является нашим ключём к успеху. Все соединения выполнены многоопытными и высококвалифицированными специалистами и обязательно контролируются.

Шинопроводы трехфазные в трубчатом кожухе Трехфазный шинопровод EHON используется в качестве надёжного и безопасного сильноточного соединения в диапазоне средних напряжений (до 36 кV).

Шинопровод EHON характеризуются очень низким уровнем резистивных потерь в пересчёте на единицу поперечного сечения. Данный шинопровод является экономически оправданной альтернативой кабельным линиям, особенно для токов, превышающих 2000А.

Надёжность. Кожух обеспечивает герметичность прокладки, он также может дополняться устройством созданий избыточного давления сухого воздуха.

Безопасность. Экран имеет постоянное сечение и заземлён.

Компенсация линейных расстояний осуществляется посредством приваривания эластичных элементов проводника и кожуха. Отсутствие люков повышает герметичность и надёжность.

Качество сварных соединений HOLDUCT является ключём к успеху. Все соединения выполнены многоопытными и высококвалифицированными специалистами и обязательно контролируются.

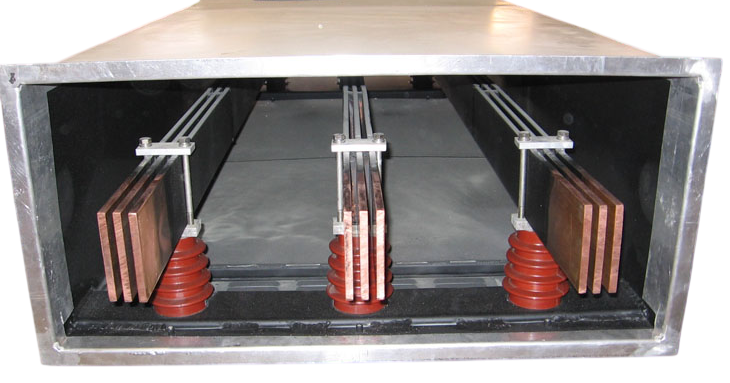

Трехфазные шинопроводы Holduct серии HONR с применением сегрегации фаз. В этом случае дополнительно между проводниками устанавливаются диэлектрические экраны.

Шинопроводы серии HONR могут быть выполнены с применением как алюминиевого, так и медного проводника.

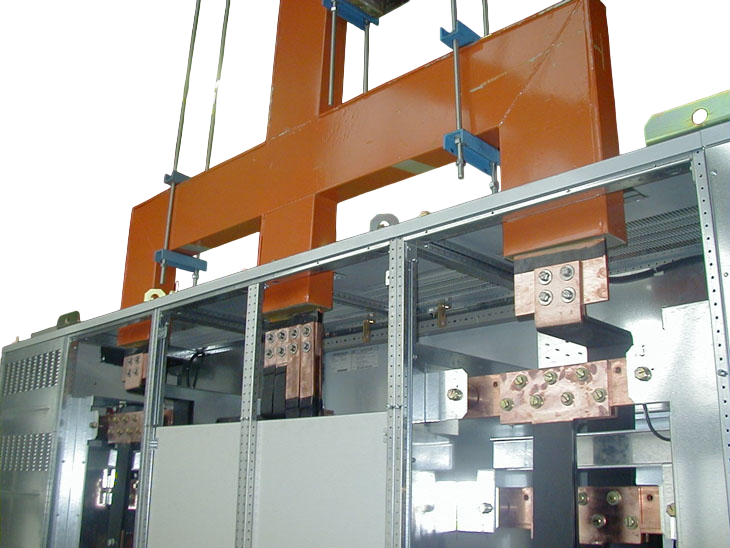

HONR-используются в качестве надёжного и безопасного сильноточного соединения в диапазоне средних напряжений. Являются бюджетной альтернативой кабелям, в частности при монтаже в ограниченных пространствах.

Безопасность. Экран имеет постоянное сечение и заземлён.

Доступ к изоляторам осуществляется через люки достаточного размера.

Компенсация линейных расстояний осуществляется посредством вваривания эластичных элементов проводника и кожуха. Качество сварных соединений является нашим ключом к успеху. Все соединения выполнены многоопытными и высококвалифицированными специалистами и обязательно контролируются.

Предлагаем также шинопроводы HONR с применением сегрегации фаз. В этом случае дополнительно между проводниками устанавливаются диэлектрические экраны.

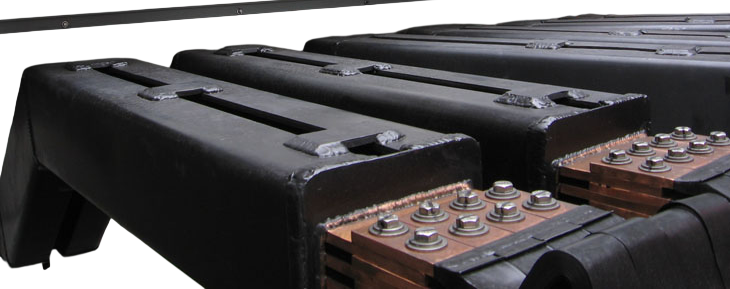

Шинопроводы типа EUROBAR являются закрытыми, самонесущими, с естественным воздушным охлаждением шинными проводниками низкого напряжения.

Характеризуются высокой стойкостью к внешним воздействиям агрессивных сред. Их эксплуатация не требует никакого обслуживания. Применённые технические решения облегчают монтаж и обеспечивают многолетнюю эксплуатацию и надёжность.

Шинопровод применяется в системах как постоянного, так и переменного тока. В зависимости от назначения шинопровода имеет до 4 токопроводящих линий (L1,L2,L3,N).Токопроводящие линии выполнены виде пакетов шин из алюминия (99,5%), залитых эпоксидным компаундом, являющимся одновременно изоляцией и опорой шинопровода. По желанию, токопроводящие линии могут быть выполнены из электротехнической меди (99,9%). Диапазон применения: номинальное напряжение до 1 кВ АС или 1,5 кВ DC; ток до 7 кА.

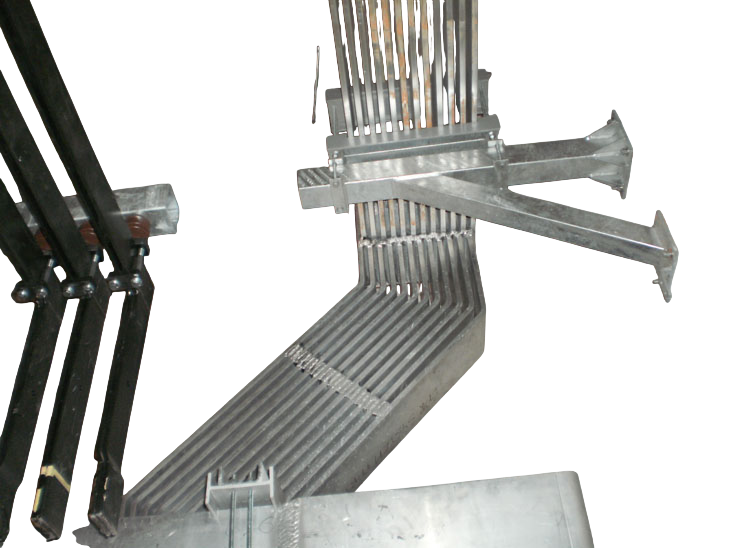

Шинопроводы специальные для особо больших токов Busbar special for particularly high currents

HIGH CURRENT SPECIAL применяются в различных отраслях промышленности, там где требуется передача особо больших токов (свыше 50 кА)

Holduct имеет большой опыт проектирования, изготовления и монтажа шинопроводов , рассчитанных на особо большие токи для различного применения (металлургия, производство графита, редких металлов и т.д.) Возможно изготовления шинопроводов с принудительным жидкостным охлаждением, монтаж как в отрытых условиях, так и под землёй.

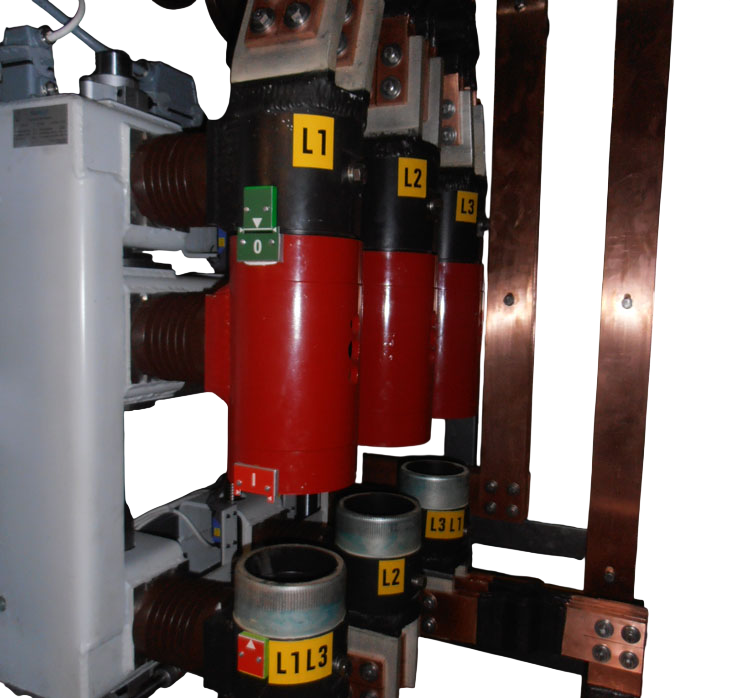

Шинопроводы Holduct могут комплектоваться разъединителями HDS для внутренней установки с заземлителями

Разъединители HDS предназначены для внутренней установки , применяются на токи выше 5000A.

Возможно 3-фазное или1-фазное исполненение.

Телескопический принцип работы

Немагнитная рамка

Использование технология мультиконтактов с низким контактным сопротивлением.

Возможность переключения заземления

Может поставляться как с электрическим, так и с пневматическим приводом. Имеет аварийный механический привод.

P.S. Принципы заложенные в конструкцию позволяет изготавливать по желанию заказчика разъеденители на любой номинальный ток до 100 кА и выше.
