Троллейные шинопроводы EMS (Испания)

Статьи

Electro Mechanical Systems

В Россию относительно недавно начались поставки троллейного шинопровода от испанской компании – EMS. Компания ЕМС – это производитель и производитель электротехнического оборудования. Головная компания находится в Барселоне. Проектирование и разработка осуществляется в Европе. Производственное подразделение в Азии, применяющее самые передовые технологии, производит качественную продукцию, соответствующую мировым стандартам. Несмотря на молодость компании, многие работающие в ней специалисты имеют более чем сорокалетний опыт разработки и производства электромеханических систем.

На предприятии осуществляется строгий контроль качества. EMS имеет основные сертификаты, такие как ISO, CE, UL / CSA

Закрытые троллейные шинопроводы EMS серии PCMP

PCMP56

Система закрытого троллейного шинопровода PCMP56 со степенью защиты (IP23) предназначена для использования в помещениях и на улице. Система представляет собой медные проводники с различными сечениями в жестком ПВХ корпусе зеленого цвета. Предназначены для токов от 35А до 240А.

Токосъемники перемещаются по корпусу шинопровода за счет шарикоподшипников.

Электрический ток передается за счет щеток токосъемников.

Модель PCMP: не имеет предустановленных на заводе медных проводников, резиновых защитных шторок и болтовых соединений.

Сертифицировано: ССС, ISO 9001, CE.

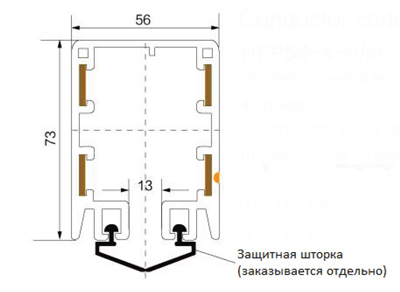

Технические данные PCMP56

Корпус - секции из ПВХ зеленого цвета. Стандартная длина 4 метра.

По запросу возможны дополнительные варианты.

Фаза заземления отмечена цветной полосой.

Замещение фаз предотвращается благодаря конструкции токосъемников и секций.

Соединение - пластиковыми муфтами.

Имеются линейные и торцевые подводы питания.

Доступны стандартные кронштейны для крепления шинопровода к крановым балкам.

Также имеются варианты с выдвижными и фиксирующими подвесами.

Стандартное расстояние между точками подвески для: 1200 мм.

Секции расширения необходимы для компенсации расширений медных жил при различных температурных перепадах без прерывания электропитания.

Противоконденсационные секции используются для передачи электропитания на секции, расположенные на улице, чтобы избежать конденсации. Линия электропитания не разделена.

Имеются подводы питания для рабочих областей и переключатели.

Изолирование ремонтных зон – в 2 вариантах исполнения

1 вариант - с воздушным зазором (5 мм), где диэлектрический элемент соединяет зазор.

2 вариант - в виде изолирующей детали (35 мм). В этом случае изоляционная деталь больше, чем щетки токосъемника, и каждая секция для контроля электропитания может быть разделена электрически.

Токосъемники троллейного шинопровода ЕМС

Для достижения высокой прочности и малой массы токосъемники изготовлены из повторно армированного полиэфирного стекловолокна. Щетки за счет прижимных пружин поддерживают равномерный контакт. Имеются соединительные кабели и навесные или гибкие буксировочные кронштейны. Двойные токосъемники предназначены для передачи более высокой силы тока.
