Обзор шинопроводов в литом корпусе
Представляем обзор производителей шинопроводов и токопроводов в литом корпусе.



Преимущества шинопроводов в литом корпусе:

  • Высокая степень защиты (до IP68 и IP69)

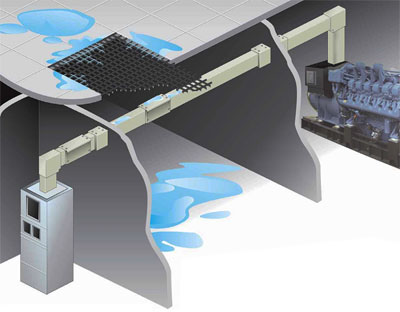

  • Надежная влагозащита (в том числе возможно погружение шинопровода в воду)
  • Пожаробезопасность и высокая стойкость к огню
  • Стойкость к перепадам температур (от-60⁰С до +80⁰С)
  • Высокая механическая прочность
  • Устойчивость к агрессивному воздействию химических сред
  • Широкий диапазон характеристик по току до 6300А по напряжению до 24кВ

В обзоре представлены следующие серии производителей литых шинопроводов:

  • Шинопровод ЕАЕ с литой изоляцией серии E-Line CR (630-6300А)
  • Шинопровод Pogliano Busbar BLINDOCOMPATTO RESINA серии BX-R 800-2500А
  • Шинопровод с литой изоляцией Delta Electronics серии BR 250A-1600A
  • Шинопровод с литой изоляцией Delta Electronics серия BL 400A-6400A
  • Шинопроводы в литой изоляции Schneider Electric Canalis серии KR 800А-6300А
  • Шинопровод C&S Electric распределительный литой Betobar-r LA 630А-6300А
  • Шинопровод C&S Electric распределительный литой серии Betobar-r SH 1250А-1600А
  • Шинопровод C&S Electric распределительный литой серии Betobar-r РH 1600А-5000А
  • Шинопроводы с литой изоляцией Gersan серия GR 500-6000А
  • Шинопроводы изолированные LS Cable серия CR-LV/MV 630-7500А
  • Шинопровод с литой изоляцией Metaenergy IP68 и IP69K 800-6300А
  • Токопроводы с литой изоляцией Metaenergy до 24 кВ
  • Шинопроводы магистральные SIBAR на токи 800-6300А
  • Шинопроводы магистральные PitON серия CR1 630-6400А
  • Токопровод PitON серия CRM 1250-5000А
  • Шинопровод с литой изоляцией BKS Busbar Systems LV серия SC-R 400-6300А
  • Шинопровод с литой изоляцией BKS Busbar Systems серия MV-R 12-24 кВ
  • Шинопровод с литой изоляцией BKS Busbar Systems серия MV-R/MB 3,6-7,2 кВ
  • Токопроводы с литой изоляцией серии Betobar-r 04-24 кВ
  • Шинопроводы Betobar-r системы низкого напряжения LV (тип LA, LB)
  • Токопроводы Betobar-r системы среднего напряжения MV (тип SH, PH, MH)
  • Токопроводы с литой изоляцией РТК-ЭЛЕКТРО-М типа ТПЛ 0,4-35 кВ
  • Токопроводы с литой изоляцией РТК-ЭЛЕКТРО-М типа ТКЛC (0,4-33 кВ)
  • Токопроводы открытые РТК-ЭЛЕКТРО-М типа ТПО до 35 кВ
  • Шинопроводы с литой изоляцией РТК-ЭЛЕКТРО-М типа ТКЛН (до 1 кВ)
  • Шинопроводы с литой изоляцией Siemens SIVACON 8PS серия LR 400-6300А

Шинопроводы EAE Elektrik



Магистральный шинопровод ЕАЕ с литой изоляцией серии E-Line CR (630-6300А)

Серия E-Line –CR представляет собой распределительные системы шинопроводов с корпусом из композитного материала DUROCOMP. Система обладает устойчивостью к коррозии, механическим воздействиям, защитой против дыма, пожаров, грызунов. Не создает эффекта тяги. Область применения: нефтехимические заводы, туннели, пищевая промышленность, электростанции и др.



EAE-Elektrik E-Line CR (630-6300А)

Номинальный ток (алюминий): 630,800,1000,1250,1600,2000,2250,2500,3000,3200,3600,4000,5000A
Номинальный ток (медь): 800,1000,1250,1600,2000,2500,3000,3200,3600,4000,5000,6300A

Номинальное рабочее напряжение: 1000В
Класс защиты: IP68 / IP69

Количество проводников: 3,4, 4.5, 5,6 на выбор.
Компания Pogliano BusBar



Шинопровод Pogliano Busbar BLINDOCOMPATTO RESINA серии BX-R 800-2500А

Линия шинопроводов Pogliano Busbar BX-R имеет широкие возможности по монтажу – горизонтальное, вертикальное расположение, с возможными ответвлениями в виде углов с помощью Т-образных элементов в стандартном или специальном исполнении. Благодаря специальной каучуковой обработке линия имеет повышенную степень безопасности – до IP68.



Pogliano Busbar BLINDOCOMPATTO RESINA BX-R 800-2500А

Номинальный ток для медных проводников: 800,1000,1250,1600,2000А
Номинальный ток для алюминиевых проводников: 1000,1250,1350,1600,2000,2500А

Номинальное напряжение: 1000В
Материал проводников: алюминий/медь

Материал корпуса: сталь
Длина секции: 3 метра

Класс защиты: IP68.

Компания Delta Electronics



Шинопроводы с литой изоляцией Delta Electronics серии BR 250A-1600A

Шинопроводы с литой изоляцией Delta Electronics серии BR предназначены для питания техники, работающей в центрах обработки данных. Благодаря полной заливке эпоксидным компаундом они обладают компактной конструкцией и низким уровнем излучаемых помех, что позволяет обойти ограничения по занимаемому объему в серверных помещениях. Гибкая технология «Continuous Plug-In» позволяет размещать отводной блок в любом месте по всей длине прямого элемента. Высокая устойчивость к нагреву, коррозии, химическим веществам.



Delta Electronics BR 250-1600A

Ток линии: 250, 400, 600, 800, 1000, 1250, 1600А
Напряжение: 1000В

Стандартная длина шинопровода 1000, 2000, 3000, 4000, 5000, 6000 мм
Материал проводников: медь

Покрытие проводника: лужение (стандартное)
Материал изоляции: литая из эпоксидной смолы

Степень защиты: IP54.

Шинопроводы с литой изоляцией серия BL 400A-6400A

Система шинопроводов с литой изоляцией Delta Electronics серии BL - это гибкое, безопасное решение для распределения электропитания низкого напряжения. Элементы шинопровода залиты изнутри эпоксидным компаундом и имеют разъемные соединения мостового типа. Проводники расположены так, чтобы обеспечить низкое сопротивление, что позволяет снизить энергопотребление и, соответственно, углеродные выбросы.



Delta Electronics BL 400-6400A

Ток линии для медных проводников: 600, 800, 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000, 6400А
Ток линии для алюминиевых проводников: 400, 600, 800, 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000А

Напряжение: 1000В
Стандартная длина шинопровода 1000, 2000, 3000, 4000, 5000, 6000 мм

Модели: «три фазы, три проводника» (3P3W) или «три фазы, четыре проводника» (3P4W)
Материал проводников: медь/алюминий

Покрытие проводника: лужение (стандартное)
Материал изоляции: литая из эпоксидной смолы

Температура: -20⁰С +50⁰С
Степень защиты: IP68

Компания Schneider Electric



Магистральные шинопроводы в литой изоляции Schneider Electric Canalis серии KR 800А-6300А

Шинопроводы Canalis серии KR используются для передачи электроэнергии с номиналами от 800 до 6300А потребителям в промышленности, медицине, ЦОДах и т.д, внутри зданий, в условиях агрессивной окружающей среды. В основе конструкции лежит технология использования эпоксидной изоляции. Предел огнестойкости 180 минут, согласно МЭК 60331.



Серия: Schneider Electric Canalis KR 800А-6300А Ток линии (для алюминиевых проводников): 800,1000,12501600,2000,2500,3200,4000,5000 А
Ток линии (для медных проводников): 1000,1350,1600,2000,2500,3200,4000,5000,6300 А

Отводные блоки: 25,32,50,63,80,100,160,250,400,500,630,800,1000,1250 А
Номинальное напряжение: 1000В

Длина секций: 300-3000 мм
Допустимый пиковый ток: для Al От 56 до 220 кА / для Cu От 80 до 275 кА

Материал шин: Cu, Al
Количество фаз: 3L, 3L+PE / 3L+PEN, 3L+N+PE

Степень защиты: IP68

Компания C&S Electric



Шинопровод распределительный литой Betobar-r LA 630А-6300А

Система шинопроводов C&S Electric серии Betobar LA (Low Voltage) с литой изоляцией на основе эпоксидной смолы (огнестойкий, самозатухающий материал с высокой устойчивостью к коротким замыканиям). Применение: нефтегазовая отрасль, торгово-коммерческие предприятия, логистические и складские центры и т.д. Сборные элементы являются самонесущими и связаны между собой посредством соединения проводников с 2-х сторон. Компактные размеры.



C&S Electric Betobar LA

Номинальный ток для алюминиевых проводников: 630, 1000, 1250, 1750, 2000, 2500, 3200, 4000, 5000А
Номинальный ток для медных проводников: 800, 1250, 1750, 2200, 2500, 3200, 4000, 5000, 6300А

Номинальное рабочее напряжение: 1000В
Конфигурация: 3 Phase, 3 Phase + 100% Neutral, 3 Phase + 100% Neutral+100% Internal Earth

Материал проводников: медь / алюминий
Тип соединения секций: Uniblock

Длина секций: 3000 мм
Степень защиты: IP68.

Шинопровод распределительный литой серии Betobar-r SH 1250А-1600А

Шинопровод C&S Electric с изоляцией из литой смолы серии SH (Medium Voltage) представляет собой компактную линию электропитания «Betobar-r» для оборудования среднего напряжения на токи 1250-1600А (трансформаторы, генераторы и др). Изоляция: огнестойкая, самозатухающая и гомогенная смесь на основе эпоксидной смолы с минеральными добавками. Обеспечивает высокую механическую прочность, стойкость к короткому замыканию. Высокая степень защиты от проникновения, устойчивость к ультрафиолетовому излучению, подходит для применения во взрывоопасных зонах, на открытом воздухе, во влажных помещениях.



C&S Electric Betobar-r SH

Номинальный ток для алюминиевых проводников: 1250А, 1600А
Номинальный ток для медных проводников: 1250А, 1600А

Номинальное рабочее напряжение: 1000В
Напряжение: 3,6 кВ - 7,2 кВ

Материал проводников: медь / алюминий
Длина секций: 1000, 2000, 3000, 4000 мм

Температура: -50⁰С…+60⁰С
Степень защиты: IP66/ IP67.

Шинопровод распределительный литой серии Betobar-r РH 1600А-5000А

Шинопровод с изоляцией из литой смолы серии C&S Electric РH (Medium Voltage) представляет собой компактную линию электропитания «Betobar-r» для оборудования среднего напряжения на токи 1600-5000А (трансформаторы, генераторы и др). Изоляция: огнестойкая, самозатухающая и гомогенная смесь на основе эпоксидной смолы с минеральными добавками. Обеспечивает высокую механическую прочность, стойкость к короткому замыканию. Высокая степень защиты от проникновения, устойчивость к ультрафиолетовому излучению, подходит для применения во взрывоопасных зонах, на открытом воздухе, во влажных помещениях.



C&S Electric Betobar-r PH

Номинальный ток для алюминиевых проводников: 1600, 2000, 2500, 3200, 4000А
Номинальный ток для медных проводников: 2000, 2250, 2500, 3200, 4000, 5000А

Номинальное рабочее напряжение: 1000В
Напряжение: 3,6 кВ - 17,5 кВ

Материал проводников: медь / алюминий
Длина секций: 1000, 2000, 3000, 4000 мм

Температура: -50⁰С…+60⁰С
Степень защиты: IP66/ IP67.

Компания Gersan

Shinoprovod-Gersan

Шинопроводы с литой изоляцией Gersan серия GR 500-6000А

Шинопроводы магитсральные распределительные Gersan серии GR представляют собой шинопроводную систему с алюминиевыми или медными проводниками, с корпусом из эпоксидной смолы. Для применения в зонах с агрессивными средами (морская вода), на открытом воздухе. Проводники шинопровода покрыты слоем олова. Соединение шин – болтовое, которое при дальнейшем монтаже также заливается эпоксидной смолой.



Серия: Gersan GR 500-6000А

Ток линии для алюминиевых проводников: 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000А
Ток линии для медных проводников: 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000, 6000А

Напряжение: 1000В
Длина секции: 3 метра

Количество проводников: 3 или 4
Материал проводников, алюминий / медь

Материал корпуса: алюминий
Степень защиты: IP68

Компания LS Cable



Шинопроводы изолированные LS Cable серия CR-LV/MV 630-7500А

Изолированные шинопроводы серии CR-LV/MV используются в системах с напряжением 1000 В и ниже, в системах высокого напряжения (от 27 кВ) на номинальных токах от 630 А до 7500 А и от 12500 А до 5000 А соответственно. Литая изоляция из эпоксидной смолы защищает одновременно как проводник, так и корпус. Подходит для применения в промышленных комплексах, требующих распределения большого количества электроэнергии, на химических объектах, в уличных помещениях и местах с повышенным содержанием пыли и влажности. Высокая пожаробезопасность, устойчивость к корроз



Серия: LS Cable серия CR-LV/MV 630-7500А

Модель CR-LV: шинопровод низкого напряжения
Модель CR-МV: шинопровод высокого напряжения

Напряжение (для CR-LV): 1000В
Напряжение (для CR-МV): от 27 кВ

Номинальные токи (для CR-LV): 630А-7500А
Номинальные токи (для CR-МV): 12500А-5000А

Температура: -15⁰С +55⁰С
Степень защиты: IP68

Компания Metaenergy



Шинопровод с литой изоляцией Metaenergy IP68 и IP69K 800-6300А

Шинопровод с литой изоляцией Metaenergy представляет собой надежную систему подачи токов промышленным потребителям. Степень защиты IP68 обеспечивает полную защиту от проникновения пыли и влаги; IP69K — немецкий стандарт DIN 40050- 9 расширяет степень защиты до IP69K, применяемой для высокотемпературной мойки под высоким давлением. Шинопровод устойчив к ультрафиолету, воздействию микроорганизмов, грызунов, высоким температурам. Герметик на стыках делает невозможным образование воздушных зазоров.



Серия: Metaenergy IP68 и IP69K 800-6300А

Ток линии (алюминиевые проводники, одиночная шина): 800, 1000, 1250, 1600, 2000, 2500А
Ток линии (алюминиевые проводники, двойная шина): 3200, 4000, 5000А

Ток линии (медные проводники, одиночная шина): 1000, 1250, 1600, 2000, 2500, 3200А
Ток линии (медные проводники, двойная шина): 4000, 5000, 6300А

Номинальное напряжение: 1000В
Соединение секций: с помощью блоков со срывными головками

Длина секций: 1000 мм, 2000 мм, 3000 мм
Покрытие проводников: никель

Изоляция: материал PROTEX
Материал проводников: алюминий / медь

Температура: -60⁰С +80⁰С
Класс защиты: IP68 / IP69K

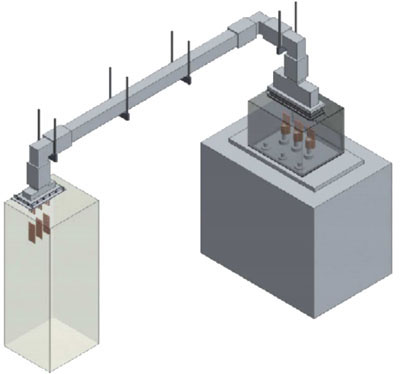

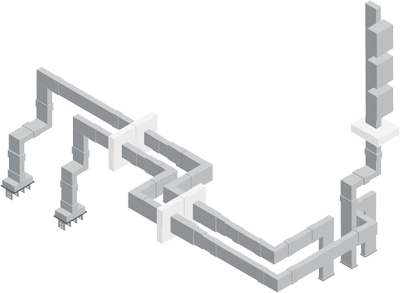

Токопроводы с литой изоляцией Metaenergy до 24 кВ

Токопроводы с литой изоляцией Metaenergy в литом полимерном модифицированном корпусе используются для подачи токов до 24 кВ промышленным потребителям. Применение: в помещениях, в подземных туннелях, в условиях арктической зимы, под солнцем. Материал PROTEX не горит. И даже в условиях пожара токопровод METAENERGY обеспечивает работоспособность не менее 240 минут. Высокая механическая прочность. Корпус токопровода полностью защищен от влаги и попадания инородных включений. Его можно прокладывать в заглубленных кабельных лотках и подземных коммуникациях. Токопровод не требует отдельного подключения к каждой мощности терминала.



Серия: токопровод Metaenergy до 24 кВ

Ток линии (алюминиевые проводники до 7,2 кВ (СTA)): 800, 1000, 1250, 1600, 2000, 2500, 3200, 4000А
Ток линии (алюминиевые проводники до 17,5 кВ (СTA)): 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000, 6300А

Ток линии (алюминиевые проводники до 24 кВ (СTA)): 1600, 2000, 2500, 3200, 4000, 5000, 6300А
Ток линии (медные проводники до 7,2 кВ (СTA)): 800, 1000, 1250, 1600, 2000, 2500, 3200, 4000А

Ток линии (медные проводники до 17,5 кВ (СTA)): 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000, 6300А
Ток линии (медные проводники до 24 кВ (СTA)): 1600, 2000, 2500, 3200, 4000, 5000, 6300А

Длина секций: 1000 мм, 2000 мм, 3000 мм
Соединение секций: пластины, болты

Изоляция: материал PROTEX
Материал проводников: алюминий / медь

Температура: -60⁰С +50⁰С
Класс защиты: IP68

Компания Sibar

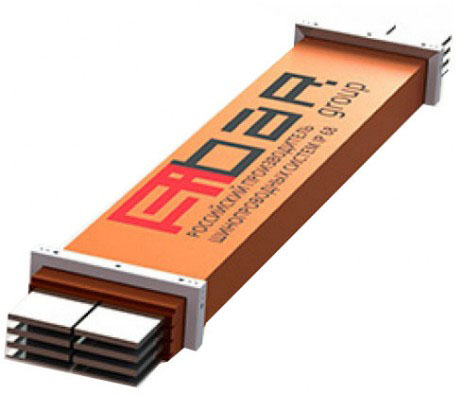

Шинопроводы магистральные SIBAR в базовом исполнении 800-6300А

Шинопроводная система SIBAR в базовом исполнении представляет собой модульную конструкцию из секций различной конфигурации (прямые секции, поворотные, присоединительные и тд). Отсутствие необходимости обслуживания. Высокая устойчивость к возгоранию, низким температурам, коррозии, микроорганизмам, механическому воздействию, коротким замыканиям. Непрерывность изоляции по всей длине трассы.



Серия: SIBAR в базовом исполнении 800-6300А

Ток линии (алюминиевые проводники): 800, 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000, 6300А
Ток линии (медные проводники): 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000, 6300А

Номинальное напряжение изоляции: 1000В
Материал проводников: медь / алюминий

Количество проводников: 4 или 5
Материал корпуса: негорючая эпоксидная смола литой корпус (Г1, UL94 V0)

Изоляция: компаунд
Длина секций: 3 метра, 4 метра

Соединение секций: болтовое
Степень защиты: IP55

Шинопроводы магистральные SIBAR для сред с агрессивными факторами 800-6300А

Шинопроводная система SIBAR для использования в зонах с постоянным воздействием агрессивных факторов представляет собой модульную конструкцию из секций различной конфигурации (прямые секции, повротные, присоединительные и тд). На корпусе предусмотрена специальная резиновая изоляция. Высокая устойчивость к возгоранию, низким температурам, коррозии, микроорганизмам, механическому воздействию, коротким замыканиям. Непрерывность изоляции по всей длине трассы.



Серия: SIBAR для сред с агрессивными факторами 800-6300А

Ток линии (алюминиевые проводники): 800, 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000, 6300А
Ток линии (медные проводники): 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000, 6300А

Номинальное напряжение изоляции: 1000В
Материал проводников: медь / алюминий

Количество проводников: 4 или 5
Материал корпуса: негорючая эпоксидная смола литой корпус (Г1, UL94 V0)

Изоляция: компаунд
Длина секций: 3 метра, 4 метра

Соединение секций: болтовое
Степень защиты: IP68/IP67

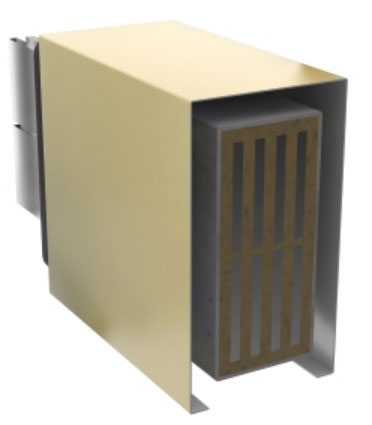

Шинопроводы магистральные SIBAR в солнцезащитном коробе (800-6300А)

Магистральные шинопроводы SIBAR в солнцезащитном коробе предназначены для установки под открытым небом, в зонах с постоянным воздействием УФ-лучей. Шинопроводная система имеет модульную конструкцию из секций различной конфигурации, т.е. трасса может быть комбинированной и иметь участки с разными степенями защиты. Высокая устойчивость к возгоранию, низким/высоким температурам, коррозии, микроорганизмам, механическому воздействию, коротким замыканиям. Непрерывность изоляции по всей длине трассы. Окрашивание короба: цвет на выбор из палитры RAL.



Серия: SIBAR в солнцезащитном коробе 800-6300А

Ток линии (алюминиевые проводники): 800, 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000, 6300А
Ток линии (медные проводники): 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000, 6300А

Номинальное напряжение изоляции: 1000В
Материал проводников: медь / алюминий

Количество проводников: 4 или 5
Материал корпуса: негорючая эпоксидная смола литой корпус (Г1, UL94 V0)

Изоляция: компаунд
Длина секций: 3 метра, 4 метра

Соединение секций: болтовое
Степень защиты: IP68

Компания PitON



Шинопроводы магистральные PitON серия CR1 630-6400А

Серия магистральных шинопроводов CR1 разработана специально для тяжелых климатических и промышленных условий эксплуатации. Вместе серии СR1 и Е3 представляют собой комплексную систему электрического распределения. Пожаростойкое/огнестойкое исполнение (опция) c сохранением целостности цепи при пожаре. Шинопровод не подвержен горению.



Серия: PitON CR1 630-6400А

Ток линии: 630, 800, 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000, 6400А
Номинальное напряжение изоляции: 1000В

Длина стандартной секции: 500, 1000, 1500, 2000, 2500, 3000 мм
Материалы шин: медь

Количество проводников: 3-10
Температура: -45⁰С +60⁰С

Степень защиты: IР68

Токопровод PitON серия CRM 1250-5000А

Токопровод серии CRM представляет собой компактное и высокозащищённое решение для работы в тяжелых промышленных и климатических условиях. Система позволяет до 30% экономить пространство. Конструктивные особенности CRM рассчитаны на класс напряжения до 35 кВ и выше. Низкое падение напряжения благодаря более высокой электропроводности. Высокая стойкость к токам короткого замыкания. Не подвержены горению.



Серия: PitON CRM 1250-5000А

Ток линии (алюминиевые проводники): 1250, 1600, 2000, 2500, 3200, 3600, 4000А
Ток линии (медные проводники): 1250, 1600, 2000, 2500, 3200, 3600, 4000, 5000А

Номинальное напряжение изоляции: 7,2 / 17,5 кВ
Материалы шин: медь

Материал корпуса: алюминий
Длина секций: 1000, 2000, 3000 мм

Количество проводников: 3-10
Температура: -45⁰С +60⁰С

Степень защиты: IР68

Компания BKS Busbar

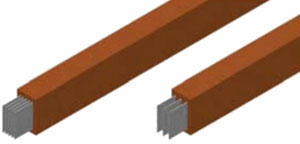

Шинопровод с литой изоляцией BKS Busbar Systems LV серия SC-R 400-6300А

Компактный шинопровод с изоляцией из литой эпоксидной смолы серии SC-R (SUPER COMPACT RESIN) предназначен для подачи и распределения питания среди промышленных потребителей в экстремальных условиях (повышенная влажность, перепады температур, химические вещества, УФ-излучение, тропический и морской климат). Функциональный класс огнезащиты Е30, Е60 и Е90. Отсутствие каминного эффекта. Безопасность использования во взрывоопасных зонах.



Серия: BKS Busbar Systems LV серия SC-R 400-6300А

Ток линии (алюминиевые проводники): 400, 630, 800, 1000, 1200, 1400, 1600, 2000, 2500, 3200, 4000, 5000А
Ток линии (медные проводники): 630, 800, 1000, 1350, 1600, 1700, 2000, 2500, 3200, 4000, 5000, 6300А

Напряжение: 1000В
Длина секции: 3 метра

Количество проводников: 4 и 8 проводников, 5 и 10 проводников
Материалы шин: медь / алюминий

Степень защиты: IP68

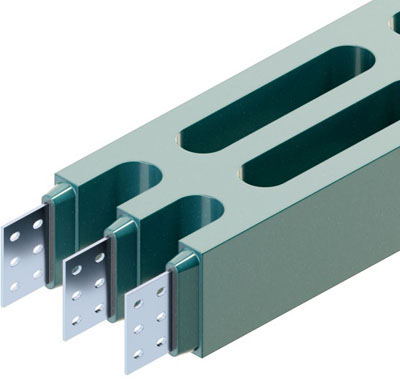

Шинопровод с литой изоляцией BKS Busbar Systems серия MV-R 12-24 кВ

Шинопровод среднего напряжения с изоляцией из литой смолы серии MV-R (Medium Voltage Resin) предназначен для установки вне помещений в условиях окружающей среды с повышенным содержанием солей, способствующих возникновению коррозии, в тропическом климате. Обладает высокой сопротивляемостью к распространению огня, УФ-лучам, тропическому и морскому климату.



Серия: BKS Busbar Systems MV-R 12-24 кВ
Ток линии: 1250, 1600, 1750, 2000, 2500, 3000, 3500, 4000, 5000А

Напряжение: 12кВ, 17,5кВ, 24кВ
Материалы шин: медь

Материал корпуса: алюминий
Степень защиты: IP67

Шинопровод с литой изоляцией BKS Busbar Systems серия MV-R/MB 3,6-7,2 кВ

Шинопровод распределительный BKS Busbar Systems серия MV-R/MB (MV- Mono Body Resin) имеет компактную конструкцию с изоляцией из литой смолы. Предназначен для работы в тяжелых условиях без дополнительных затрат на техническое обслуживание. Шинопровод отличается высокой механической прочностью, устойчивостью к перепадам температур, коррозии, химическим веществам.



Серия: BKS Busbar Systems MV-R/MB 3,6-7,2 кВ

Ток линии (медные проводники): 1000, 1250, 1600, 2000, 2500, 3200А
Ток линии (алюминиевые проводники): 800, 1000, 1250, 1600, 2000, 2500А

Напряжение: 3,6 кВ, 7,2 кВ
Материалы шин: медь / алюминий

Степень защиты: IP68

Компания Мосэлектрощит

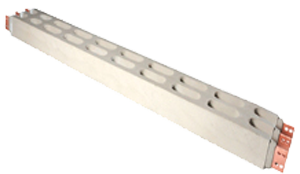

Токопроводы с литой изоляцией серии Betobar-r 04-24 кВ

Малогабаритные литые токопроводы среднего напряжения серии Betobar-r предназначены для передачи и распределения электроэнергии в цепях переменного или постоянного тока напряжением от 0,4 до 24 кВ. Имеют компактные размеры, не требуют обслуживания, высокая пожаробезопасность, защита от механических повреждений, коротким замыканиям, коррозии, химическим веществам. Минимум выделяемого тепла.



Серия: Betobar-r системы низкого напряжения LV (тип LA, LB)

Применение: для установок низкого напряжения
Номинальное рабочее напряжение: 1000В

Область применения: до 16000А
Токи линии LA для алюминиевых проводников (одноканальные - Е/ двухканальные - D): 500-630, 800-1000, 1250, 1600А / 2000, 2500, 3150А

Токи линии LA для медных проводников (одноканальные - Е/ двухканальные - D):630-800, 100-1250, 1600, 2000А / 2000-2500, 2500-3150, 4000А
Токи линии LВ для алюминиевых проводников (одноканальные - Е/ двухканальные - D): 800-1000, 1250-1600, 2000, 2500А / 3150, 4000, 5000А

Токи линии LВ для медных проводников (одноканальные - Е/ двухканальные - D): 1000-1250, 1600-2000, 2500, 3150А / 4000, 5000, 6000-6000А

Серия: Betobar-r системы среднего напряжения MV (тип SH, PH, MH)

Применение: для установок среднего напряжения
Тип SH: для требует опорные изоляторы

МЭК SH: 1000, 1250, 1600, 2000А
Применение SH: для номинальных напряжений 3,6 – 7,2кВ 50 Гц

Тип РН: изготавливаются с самонесущими экранами и без
МЭК РH: 1600, 2000, 3000, 3150, 4000, 5000А

Применение РH: для номинальных напряжений 3,6 – 7,2 – 12 – 17,5 кВ 50 Гц
Тип МН: однополюсные системы для специфичных задач

МЭК РH: 1000, 1250, 1600, 2000, 2500, 3150, 4000, 5000, 6000, 6300А
Применение МH: для номинальных напряжений 3,6 – 7,2 – 12 – 17,5 - 24 кВ 50 Гц

Компания РТК-ЭЛЕКТРО-М

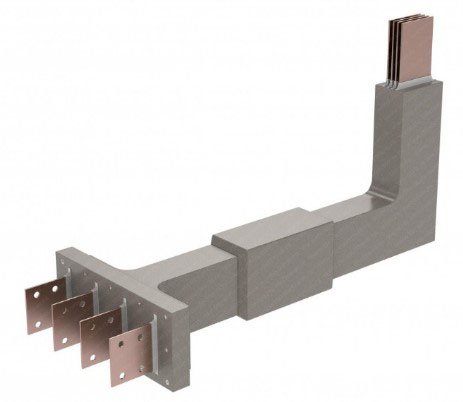

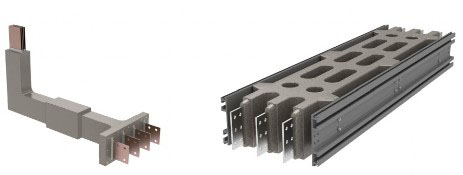

Токопроводы с литой изоляцией РТК-ЭЛЕКТРО-М типа ТПЛ 0,4-35 кВ

Пофазноизолированный токопровод РТК-ЭЛЕКТРО-М типа ТПЛ с RIP-изоляцией предназначен для выполнения электрических соединений энергетического оборудования на электрических станциях и подстанциях и устанавливается в цепях трехфазного переменного тока напряжением до 40,5 кВ, номинальным током до 12 кА и в цепях постоянного тока напряжением до 1,2 кВ, номинальным током до 6,3 кА.

Токопровод рассчитан для работы при сейсмических нагрузках интенсивностью 9 баллов по шкале MSK-64 при высотной отметке до 10 м или 8 баллов при высотной отметке до 25 м. Токопровод химически стойкий, пожаростойкий, ремонтопригодный, не требует обслуживания, имеет компактные размеры.




Серия: РТК-ЭЛЕКТРО-М ТПЛ 0,4-35 кВ

Номинальный ток: до 12000А
Номинальное напряжение: 0,4-35 кВ

Частота: 50-60 Гц
Условия эксплуатации: -60⁰С… +55⁰С

Соединение секций: шинные компенсаторы
Степень защиты: IP68

Материал шин: алюминий / медь
Конструкция: пофазноизолированные

Вид изоляции: RIP-изоляция

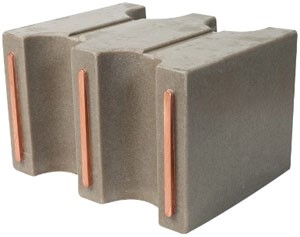

Токопроводы с литой изоляцией РТК-ЭЛЕКТРО-М типа ТКЛC (0,4-33 кВ)

Токопровод РТК-ЭЛЕКТРО-М типа ТКЛС используется в системах среднего напряжения. Устройство комплектуется специальными алюминиевыми «самонесущими» экранами, закрепленными на боковых поверхностях токопровода, предназначенными для монтажа токопровода к металлоконструкциям, стенам, полу и потолку, и служащими также для заземления токопровода. Защитные экраны на токопроводах рекомендуется устанавливать в местах, доступных для прикосновения. Для защиты токопровода от атмосферных осадков сверху вместо защитного экрана устанавливается климатический экран.

Серия: РТК-ЭЛЕКТРО-М ТКЛC (0,4-33 кВ)
Номинальное напряжение: 0.4 - 33 кВ

Номинальный ток: до 18 000 А
Частота: 50-60 Гц

Условия эксплуатации: -60°С...+55°С
Соединение секций: медными (алюминиевыми) пластинами с впрессованными гайками

Степень защиты: IP68
Конструкция: комплектные

Вид изоляции: литая


Токопроводы открытые РТК-ЭЛЕКТРО-М типа ТПО до 35 кВ

Открытые токопроводы с жёсткой ошиновкой предназначены для выполнения электрических соединений высоковольтного оборудования в открытых и закрытых распределительных устройствах электрических станций и подстанций в цепях трехфазного переменного тока, номинальным напряжением 6-35кВ, номинальным током до 6,3 кА. Быстрота и удобство монтажа без применения сварки.

Серия: РТК-ЭЛЕКТРО-М ТПО до 35 кВ
Номинальное напряжение: до 35 кВ

Номинальный ток: до 6300 А
Частота: 50-60 Гц

Условия эксплуатации: -60°С...+40°С
Степень защиты: IP00

Конструкция: открытые
Вид изоляции: воздушная



Шинопроводы с литой изоляцией РТК-ЭЛЕКТРО-М типа ТКЛН (до 1 кВ)

Малогабаритный пожаробезопасный шинопровод с литой изоляцией РТК-ЭЛЕКТРО-М типа ТКЛН предназначен для систем низкого напряжения. Параллельные медные или алюминиевые токопроводящие шины прямоугольного сечения заключены в изолирующий материал, который представляет собой специальный компаунд, получаемый методом литья и насыщенный особыми частицами инертных материалов, обладающих мелкозернистой структурой. Шинопроводы используются в жилых многоэтажных строениях, на промышленных объектах, в торговых и бизнес-центрах, офисах.

Серия: РТК-ЭЛЕКТРО-М ТКЛН (до 1 кВ)
Номинальное напряжение: до 1 кВ

Номинальный ток: до 11000 А
Условия эксплуатации: -60°С...+55°С

Степень защиты: IP68
Климатическое исполнение: УХЛ, У, Т

Категория размещения: 1,2,3,4 по ГОСТ 15150-69
Механическая прочность изоляции: IK10 (энергия удара 50 Дж)

Конструкция: комплектные
Вид изоляции: литая



Компания Siemens



Шинопроводы с литой изоляцией Siemens SIVACON 8PS серия LR 400-6300А

Системы шинопроводов с литой изоляцией Siemens SIVACON 8PS серия LR предназначена для тяжелых условий эксплуатации внутри помещений и на открытом воздухе. Система LR безопасна в условиях агрессивной окружающей среды и не боится влажности, коррозии и солевой атмосферы. Корпус в литой оболочке из эпоксидной смолы обеспечивает стойкость системы к воздействию погодных условий и химических веществ, обеспечивает механическую стабильность. Предел огнестойкости системы составляет 180 минут. Установка в горизонтальном положении, на ребро, вертикально или горизонтально.



Серия: Siemens SIVACON 8PS серия LR 400-6300А

Ток линии (алюминиевые проводники): 400, 630, 800, 1000, 1200, 1400, 1600, 2000, 2500, 3200, 4000, 4600А
Ток линии (медные проводники): 630, 800, 1000, 1350, 1600, 1700, 2000, 2500, 3200, 4000, 5000, 6150А

Номинальное напряжение изоляции: 1000В
Материал проводников: алюминий / медь

Количество проводников: 3 и PEN или 3, N и PE
Тип соединения секций: одно болтовый клеммный блок

Материал корпуса: эпоксидная смола
Степень защиты: IP68
27.11.2020
Назад к содержимому
