Обзор производителей токопроводов с воздушной изоляцией - Шинопроводы и токопроводы

Компания C & S Electric, основанная в 1966 году, выпускает токопроводы Isobar.

Isobar - токопровод пофазноизолированный. предназначен для электрических соединений на электрических станциях, в цепях 3-фазного переменного тока частотой 50 и 60 Гц турбогенераторов с силовыми повышающими трансформаторами, трансформаторами собственных нужд, преобразовательными трансформаторами и трансформаторами тиристорного возбуждения генераторов.

Effibar - международная компания, предлагающая полный спектр продуктов и систем для производства и распределения электроэнергии, производит токопроводы напряжением до 24 кВ и токами до 30кА

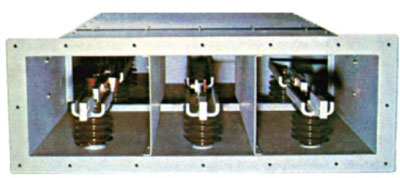

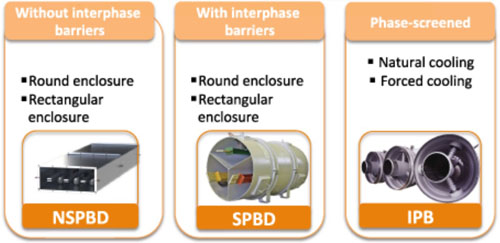

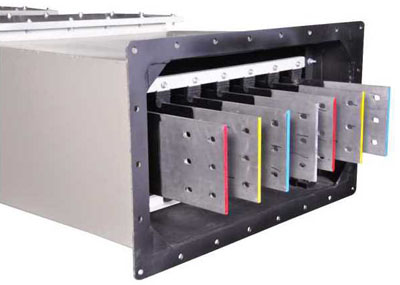

Токопровод с изолированными шинами.

Токопровод с несегрегированными шинами.

Токопровод с сегрегированными фазными шинами.

Подразделение GE Consumer & Industrial производит широкий ассортимент электрооборудования среднего напряжения.

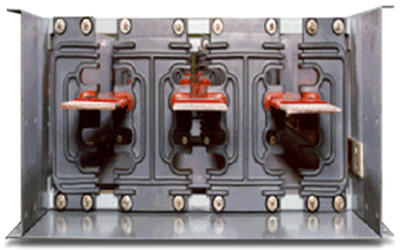

Изолированная фазная шина

Специально разработана для применения в электростанциях и крупных коммутационных станциях.

Изолированная фазная шина

Канал шины Min-I-Phase специально разработан для экономии пространства. Может использоваться для возбуждения переменного и постоянного тока на электростанциях или в промышленных применениях в тяжелых условиях

Малайзийская компания R & D HENIKWON с 1982 года изготавливает системы среднего напряжения HIGHBAR Busduct System

Система среднего напряжения (от 3,6 кВ до 33 кВ), предназначенная для электрического соединения распределительных устройств, силовых трансформаторов или других связанных с оборудованием составляющих. Система шинных каналов для межсоединительных групп с металлическим корпусом

Польская компания HOLDUCT Sp. z o.o. , производит воздушные токопроводы EHON, HONR, HOIO

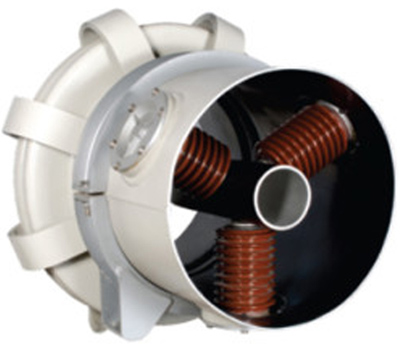

Токопровод однофазный в трубчатом кожухе. Применяется в системах вывода мощности генераторов.

Преимущества:

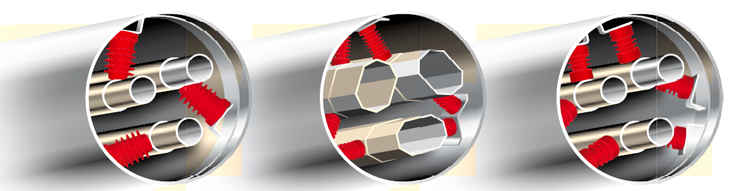

Токопровод Holduct EHON трехфазный трубчатого исполнения. Сильноточное соединение в диапазоне средних напряжений (до 36 кV).

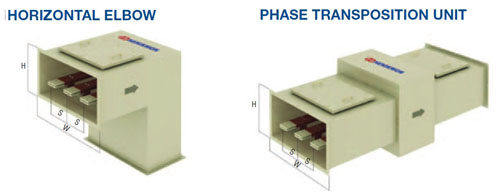

Трехфазные токопроводы в коробчатом кожухе без сегрегации фаз

Трехфазные шинопроводы в коробчатом кожухе с применением сегрегации фаз. Между проводниками устанавливаются диэлектрические экраны.

Компания « Мосэлектрощит» с 1946 года проектирует и производит воздушные токопроводы.

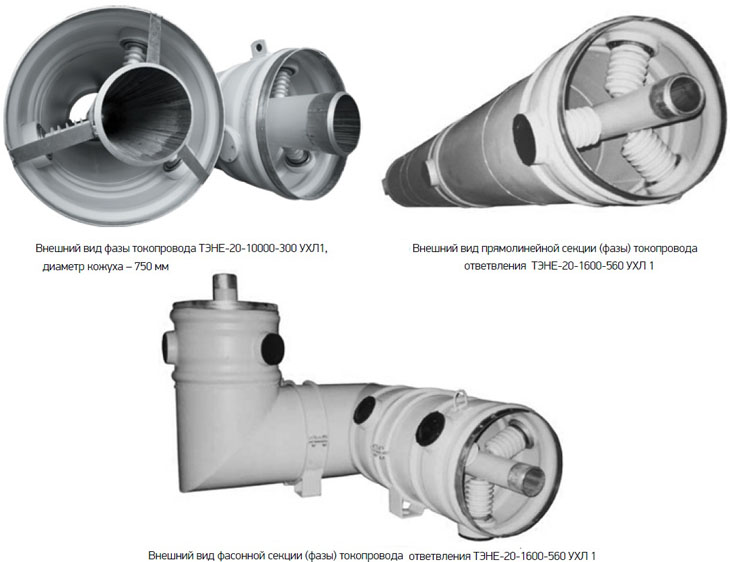

ТЭНЕ - токопроводы комплектные пофазно-экранированные генераторного напряжения 10, 20, 24, 35 кВ с компенсированным внешним электромагнитным полем. Токопроводы ТЭНЕ предназначены для электрических соединений на электростанциях, в цепях 3-фазного переменного тока частотой 50 Гц и 60 Гц турбогенераторов мощностью до 1500 МВт с силовыми повышающими трансформаторами, трансформаторами собственных нужд, преобразовательными трансформаторами и трансформаторами тиристорного возбуждения генераторов. Токопроводы могут применяться и для других объектов энергетики, промышленности, транспорта, сельского хозяйства и пр. В токопроводах используются опорные изоляторы из кремнийорганической резины, повышающие надёжность работы токопроводов.

ТЭНП - токопроводы комплектные пофазно-экранированные генераторного напряжения 10, 20, 24, 35 кВ с компенсированным внешним электромагнитным полем пылезащищенные с воздушной изоляцией. Конструкцией токопровода предусмотрены меры, обеспечивающие возможность удаления из полости экранов водорода при возможных его утечках через неплотности в узлах крепления выводов генератора.

Токопроводы комплектные закрытые с общей для трех фаз металлической оболочкой напряжением 1, 3, 6, 10 и 20 кВ на номинальные токи до 6000 А применяются для электрического соединения в цепях собственных нужд на электрических станциях трансформаторов со шкафами комплектных распределительных устройств и турбогенераторов с повышающими трансформаторами, устанавливаемые в цепях 3х фазного переменного тока частотой 50 Гц и 60 Гц. Токопроводы закрытые примененяются также для других объектов энергетики, промышленности, транспорта, сельского хозяйства и др

Токопроводы состоят из оболочки 1, общей для трех фаз, и токоведущих шин 2 соответствующего профиля и сечения. Шины закрепляются к изоляторам 3 внутри оболочек по вершинам равностороннего треугольника посредством специальных шинодержателей. Токопроводы ТЗКР выполняются с междуфазными разделительными перегородками 4 из металла.

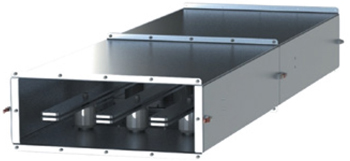

ТЗКП, ТЗКПР - токопроводы комплектные закрытые напряжением 5-20кВ c прямоугольной формой кожуха

Токопровод закрытый c прямоугольной формой кожуха типа ТЗКП предназначен для выполнения электрического соединения в цепях трехфазного переменного тока трансформаторов собственных нужд с токоограничивающими реакторами и шкафами комплектных распределительных устройств электрических станций.

Преимущества:

Шинопроводы комплектные закрытые постоянного тока ШЗК 1,2 напряжением до 1,2 кВ на номинальные токи 2000, 4000, 5000 и 6300 А предназначены для выполнения электрического соединения возбудителей с панелями щитов рабочего и резервного возбуждения генераторов мощностью до 1200 МВт на электрических станциях.

Шинопроводы закрытые переменного тока ШЗК-0,4 напряжением 380 В на номинальный ток 1600 А частотой 50 Гц и 60 Гц с общей для трех фаз металлической оболочкой предназначены для выполнения электрического соединения трансформаторов собственных нужд мощностью до 1000 кВА с панелями ПСН или шкафами КТПСН-0,5 на электрических станциях. Шинопроводы указанной серии могут быть применены также для других объектов энергетики, промышленности, транспорта, сельского хозяйства и др.

Шинопроводы ШЗК имеют закрытое исполнение.

В шинопроводе ШЗК-1,2 две швеллерообразные шины соответствующего сечения располагаются по горизонтали, а в шинопроводе ШЗК-0,4 — три швеллерообразные шины соответствующего сечения внутри оболочки по вершинам равностороннего треугольника.

Шины закрепляются к опорным изоляторам 3 внутри оболочек посредством специальных шинодержателей.

Опорные изоляторы крепятся к крышкам 4, которые закрепляются на оболочках 6 болтами.
