Обзор производителей шинопроводов в литом корпусе
В этом кратком обзоре мы пробежимся по популярным брендам производителей литого шинопровода присутствующих на рынке РФ
НПЦ Металлург

Шинопровод METAENERGY с литой изоляцией IP 68. Степень защиты IP68 и IP69K. Ток до 6300А.

IP68 — Полная защита от проникновения пыли. Обеспечивается надежная защита от контакта с человеком, инструментами, проводниками.
Полная влагозащита – допустимо погружение токопровода под воду на глубину до 1м длительностью 30мин.
IP69K — Немецкий стандарт DIN 40050-9 расширяет степень защиты до IP69K, применяемой для высокотемпературной мойки под высоким давлением. Корпус имеет не только максимальную защиту от
пыли, но и способен выдержать прямое высокое давление воды во время моечных работ.

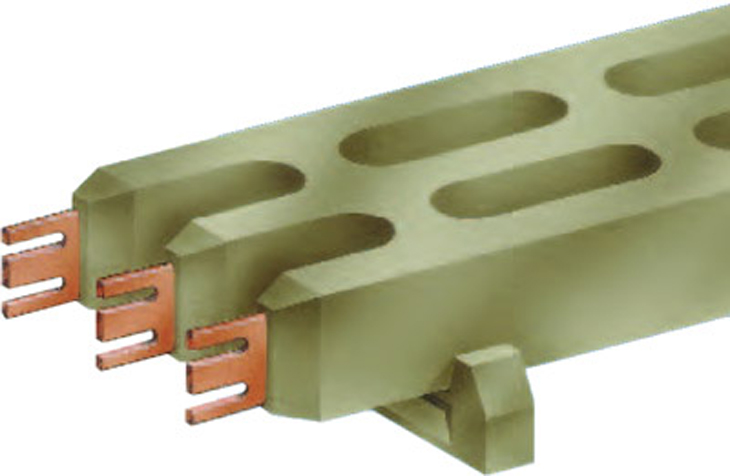

Литой шинопровод IP68 METAENERGY
Особенностью данного шинопровода является применение уникального инновационного материала PROTEX, способного обеспечить работоспособность оборудования в любых климатических условиях под открытым небом, а также в чрезвычайных ситуациях и при воздействии агрессивных сред и огня.
Эксплуатация при температуре окружающей среды от -60°С до +80°С
BBI Electric

Итальянский завод по производству шинопроводов BBI Electric производит литой шинопровод серии Erre
Cистема шинопроводов BBI - ERRE предназначена для распределения электрической энергии низкого напряжения. Имеет степень защиты IP68. BBI - ERRE разработана как альтернатива кабелей для распределения электрической энергии низкого напряжения. BBI - ERRE основан на принципе прямой герметизации медных или алюминиевых проводников с помощью изоляционного материала "RESINA", состоящего из смеси эпоксидных смол с высоким содержанием инертных минеральных наполнителей.
BBI- ERRE имеет высокую степень безопасности, простую конструкцию, легкую установку и не требует обслуживания.
- Токи: 1000-6300A
- Медные или алюминиевые проводники герметизируются с помощью изоляционного материала, состоящего из смеси эпоксидных смол с высоким содержанием инертных минеральных наполнителей.

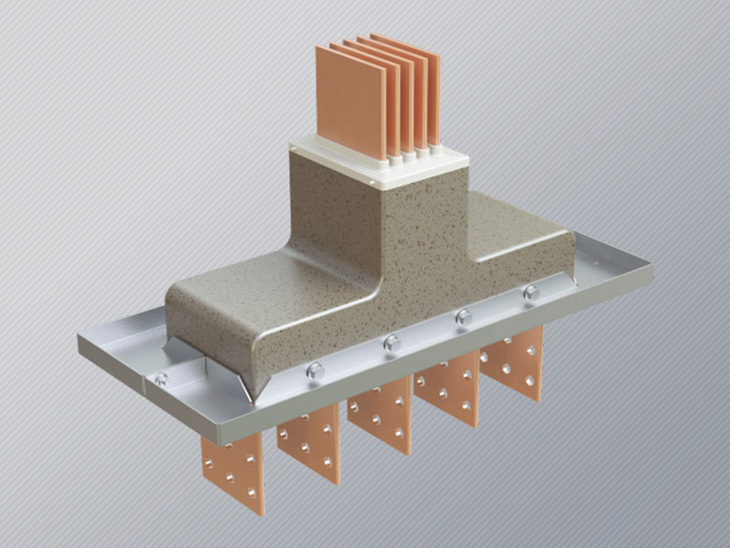

BKS Busbar Systems

BKS Busbar Systems — швейцарская компания, с 1995 года производящая шинопроводы низкого и среднего напряжения с изоляцией из литьевой смолы.
Серия SC-R
Токопроводы среднего напряжения (3,6–17,5кВ), изготовленные по монолитной технологии.
- Медные или алюминиевые проводники заключенны в твердую литую ударопрочную изоляцию.
- Рассчитаны на передачу тока от 400А до 6300А
- Рабочие токи – от 1000 до 5000 А.
- Степень защиты – IP68.
- Литая изоляция серии SC-R (изоляционный компаунд) состоит из эпоксидной смолы и большого количества минеральных наполнителей, смешиваемых в вакууме.


Серия MV-R/MB
Токопроводы среднего напряжения с литой изоляцией
- Шинопровод состоит из медных или алюминиевых проводников, заключенных в твердую литую ударопрочную изоляцию серии SC-R (изоляционный компаунд)
- Высокая степень защиты (IP68) по всей длине трассы
- Рабочие токи – от 800A до 3200A.


Серия MV-R
Токопроводы среднего напряжения с литой изоляцией.
- Рабочие токи – от 1200A до 5000A.
- Шинопровод серии MV-R состоит из медных или алюминиевых проводников, заключенных в твердую литую ударопрочную изоляцию


Schneider Electric

Компания «Schneider Electric» производит литые шинопроводы серий Canalis KR
Серия KR - магистральные шинопроводы большой мощности, предназначенные для передачи электроэнергии с номиналами от 800 до 6300А. Canalis KR изготавливается из медных или алюминиевых проводников в эпоксидной изоляции. Canalis KR может использоваться для наружной установки, в агрессивных, коррозионных и соляных средах
- Номинальный ток шинопровода:
- от 800 до 5000A для алюминиевых проводников (KRA)
- от 1000 до 6300A для медных проводников (KRC)
- Литая изоляция на всем протяжении шинопровода: эпоксидная смола
- Серебряные или луженые контактные площадки для подключения к трансформаторам
- Уровень защиты IP68



CS Electric
Обзор производителей шинопроводов в литом корпусе
Компания C & S Electric, основанная в 1966 году, выпускает литые токопроводы Betоbar
Серия Betоbar
Токопровод литой средне- и низковольтный. Шина состоит из медных или алюминиевых проводников, встроенных в корпус огнестойкой изоляционной смеси на основе эпоксидной смолы с минеральными наполнителями,
- Степень защиты: IP68
- Корпус изготавливается методом литья из специального компаунда.
- Токи:
Низковольтная серия LA - алюминиевые шины до 5000A, медные до 6300A
Средневольтные серии
Betаbar SH - до 1600A
Betаbar PH – алюминиевые шины до 4000A, медные до 5000A


EAE Групппа компаний

Группа компаний EAE Elektrik A.S производит литой шинопровод E-LINE CR
Серия E-LINE CR
Распределительный и магистральный шинопровод с классом защиты IP68. Литая изоляция «DUROCOMP», с высокой устойчивостью к механическим нагрузкам и высоким температурам, получаемая из эпоксидной смолы и смеси минералов кремния высокой степени чистоты, защищает шинопровод серии E-Line CR от неблагоприятных воздействий внешних факторов.
- Алюминиевые или медные проводники
- Номинальный ток:
для шинопроводов CRA с алюминиевыми проводниками: 630A – 5000 A
для шинопроводов CRC с медными проводниками: 800A - 6300A
- Класс защиты IP68
- Литой корпус из смеси кремния и эпоксидной смолы




Effibar

Effibar - международная компания, предлагающая полный спектр продуктов и систем для производства и распределения электроэнергии, производит литые токопроводы токами до 6600А
Изоляция из полистирола, соответствие требованиям IEC 61439-6, испытаны и сертифицированы DEKRA с помощью KEMA Keur Mark и ASTA.
- Номинальные передачи: 250A - 6600A
- Проводник - медь и алюминий
- Изоляция - эпоксидная смола
- Класс защиты IP68
Etacom

Бельгийская компания Eta-com c 1979 года производит токопроводы со литой полимерной изоляцией.
Betobar-r LA
Токопровод низкого напряжения с литой изоляцией. Медные или алюминиевые проводники (от 2 до 5), заключенные в один корпус из специального компаунда. Используются одинарные проводники на фазу. В этом же корпусе могут размещаться нейтраль и/или защитный проводник (50%, 100%, 150% сечения). Могут иметь одинарное (Е) и двойное (D) исполнение. Номинальный ток
- Номинальный ток
Алюминиевые проводники– от 513 А до 5040 А
Медные проводники– от 735 А до 6300 A
- Постоянный ток - до 16000 А


Betobar-r LВ
Токопровод низкого напряжения с литой изоляцией. Медные или алюминиевые проводники (от 6 до 9), заключенные в один корпус из специального компаунда. Используются парные проводники на фазу. В этом же корпусе могут размещаться нейтраль и/или защитный проводник (50%, 100%, 150% сечения).
Могут иметь одинарное (Е) и двойное (D) исполнение. Номинальный ток
Алюминиевые проводники – от 1572А до 2736А
Медные проводники – от 1795А до 3420 A
- Постоянный ток - до до 16000 А


Betоbar SH
Системы среднего напряжения (до 7,2 кВ), SH – наиболее компактный тип, близкий по размерам к сериям низкого напряжения. Три медных или алюминиевых проводника конструктивно размещаются в одном корпусе из специального компаунда. Тип SH комплектуется специальными подложками для поддержки токопровода при монтаже на металлоконструкциях. В элементах типа SH предусмотрены специальные монтажные суппорты.
- Медные или алюминиевые проводники,
- Корпус из специального компаунда
- Номинальный ток до 2000 A


Betоbar PH
Системы среднего напряжения (до 17,5 кВ). Медные или алюминиевые проводники конструктивно размещаются в компактном корпусе из специального компаунда. В корпусе предусмотрены технологические отверстия для естественного охлаждения токопровода. Используются одинарные или парные проводники. Тип PH может комплектоваться самоподдерживающим экраном, подложками для поддержки токопровода при монтаже на металлоконструкциях. Также в элементах типа PH предусмотрены специальные монтажные суппорты.
- Номинальный ток до 9000A
- Медные или алюминиевые проводники,
- Корпус из специального компаунда




Betоbar МH
Системы среднего напряжения (до 24 кВ). Медные или алюминиевые проводники конструктивно размещаются в отдельных корпусах из специального компаунда. Используются одинарные или парные проводники.
- Медные или алюминиевые проводники,
- Корпус из специального компаунда
- Номинальный ток до 8000A

Элементы типа MH выполняются в полуразделенном (SS) или полноразделенном (FS) вариантах. Тип МН снабжается поддерживающим профильным экраном из алюминия или нержавеющей стали. В полуразделенном варианте между тремя корпусами каждой фазы, объединенными одним экраном, сохраняются воздушные промежутки. В полноразделенном варианте между тремя корпусами каждой фазы, объединенными одним экраном, предусмотрены разделительные перегородки из специального компаунда.

Gersan

Турецкая компания Gersan AS с 1980 года производит литой шинопровод GR-CAST RESIN
- Стандартный класс защиты IP68.
- Оцинкованные медные или алюминиевые проводники
- Литой корпус




GRAZIADIO & C. S.p.A.

Компания GRAZIADIO & C. S.p.A. производит средневольтный токопровод Graziadio IMT 10-24 кВ с литой изоляцией.
Graziadio IMT
Токопроводы IMT с литой изоляцией, в которых каждая фаза надежно изолирована в литую капсулу, имеют больше преимуществ, чем стандартные токопроводы среднего напряжения. Токопроводы разработаны и производятся в соответствии с применимыми стандартами IEC-466, IEC-694, ANSI C37.20, ANSI C37.23, IEC-298 и аналогичными. Медные проводники полностью изолируются перед установкой в литую изоляцию.
- Медные проводники ETP 99,9
- Алюминиевые проводники
- Степень защиты от IP40 до IP68
- Литая изоляция
- Эксплуатационное напряжение изоляции до 24кВ
- Отдельные токопроводы для каждой фазы
- Номинальный ток до 9000А


Graziadio IMTS
Так же, как IMT, имеет литую изоляцию каждого фазного проводника, но, в дополнение к этому, снабжены дополнительными металлическими рамками, отделяющими фазы друг от друга.
- Медные проводники ETP 99,9
- Алюминиевые проводники
- Степень защиты от IP40 до IP68
- Литая изоляция
- Эксплуатационное напряжение изоляции до 24кВ
- Отдельные токопроводы для каждой фазы
- Номинальный ток до 9000А

HOLDUCT Sp. Z o.o.

Польская компания HOLDUCT Sp. z o.o., основанная в 1988 году, производит токопроводы с литой изоляцией EUROBAR. Закрытые, самонесущие с естественным воздушным охлаждением. Шины инкапсулированы в композитную смолу, образуя изолирующий элемент шины. Алюминиевый корпус также служит в качестве защитного заземления.
- устойчивость к химической и промышленной коррозии
- устойчивость к климатическим условиям
- высокое сопротивление токам короткого замыкания и электрической дуге
- не требует технического обслуживания. Он может использоваться как с токами постоянного тока, так и с переменным током
- Ток: до 30кА
- Проводники медные или алюминиевые, залитые эпоксидным компаундом
- Корпус из алюминия
- Степень защиты от IP65 до IP68 (по требованию)


KLM

Российская компания ООО «КЛМ групп» производит литой шинопровод KLM-S, токопроводы в литой изоляции 6-35 КВ
KLM-S в литой изоляции.
Шинопровод KLM в литой изоляции со степенью защиты IP68 предназначен для прокладки шинопроводных трасс по улице в условиях прямых атмосферных воздействий. Высокие электротехнические характеристики шинопровода KLM сочетаются с высокой степенью защиты от внешних воздействий и возможностью работы в любых погодных условиях
- Ток: 800-6300А
- Проводники медные или алюминиевые
- Корпус: литая изоляция в металлической оболочке, литая изоляция без металлической оболочки
- Степень защиты IP67, IP68



LS Cable & System Way

Южнокорейская компания LS Cable & System, созданная в 1962 году, производит литые шинопроводы CR-Way
CR-Way (CR LV/MV) - Литой шинопровод со степенью защиты IP68. Литьевая изоляция из эпоксидной смолы одновременно защищает проводник и служит корпусом изделия. Для шинопроводов, предназначенных для уличной установки, используются отдельный металлический
корпус и светозащитная бленда
- Токи: от 630 А до 7500 А и от 12500 А до 5000 А
- Проводники: медь, алюминий


Siemens

Компания Siemens, ведущий поставщик систем для производства и передачи энергии, производит литые шинопроводы LR
LR
Герметизированная компаундом система для передачи энергии в экстремальных условиях окружающей среды (IP68).
- Ток: от 400 A до 6300 A
- Шины из меди или алюминия
- Корпус литой из эпоксидной смолы


TET (Tecobar)

TAIAN-ECOBAR TECHNOLOGY (TET), производит литые токопроводы LA, LB, NLV, PE, PH, SH
Серия LA
Токопроводы на низкое напряжение до 1000В 50/60Гц. Степень защиты IP68
LA (Сu)
- Ток: от 419 до 4202А
- Медные шины
- Изоляция из литого каучука.
- Нет обязательного защитного кожуха. Для эксплуатации вне помещений рекомендуется использовать алюминиевый кожух.

LA (Al)
- Ток: от 560А до 3349А
- Алюминиевые шины
- Изоляция из литого каучука
- Нет обязательного защитного кожуха. Для эксплуатации вне помещений рекомендуется использовать алюминиевый кожух

Серия LB
Токопроводы на низкое напряжение до 1000В 50/60Гц. Степень защиты IP68
LB(Сu)
- Ток: от 2096А до 6569А
- Медные шины
- Изоляция из литого каучука
- Нет обязательного защитного кожуха. Для эксплуатации вне помещений рекомендуется использовать алюминиевый кожух.

LB (Al)
- Ток: от 2094А до 5375А
- Алюминиевые шины
- Изоляция из литого каучука
- Нет обязательного защитного кожуха. Для эксплуатации вне помещений рекомендуется использовать алюминиевый кожух.

Серия NLV
Токопроводы на низкое напряжение до 1000В 50/60Гц. Степень защиты IP68

NLV(Сu)
- Ток: от 2454А до 8421А
- Медные шины
- Изоляция из литого каучука
NLV (Al)
Токопроводы на низкое напряжение до 1000В 50/60Гц. Степень защиты IP68
- Ток: от 1847А до 6090А
- Алюминиевые шины
- Изоляция из литого каучука
- Нет обязательного защитного кожуха. Для эксплуатации вне помещений рекомендуется использовать алюминиевый кожух.
Серия PE
Токопроводы на среднее напряжение 24 кВ, 50/60Гц

PE (Cu)
- Ток: от 1950А до 4019А
- Медные шины
- Изоляция из литого каучука
- Нет обязательного защитного кожуха. Для эксплуатации вне помещений рекомендуется использовать алюминиевый кожух.
PE (Al)
- Ток: от 1438А до 3210А
- Алюминиевые шины
- Изоляция из литого каучука
- Нет обязательного защитного кожуха. Для эксплуатации вне помещений рекомендуется использовать алюминиевый кожух.
Серия PH
Токопроводы на среднее напряжение 7,2 кВ и 17,5 кВ, 50/60Гц

PH (Cu)
- Ток: от 2070А до 5000А
- Медные шины
- Изоляция из литого каучука
- Нет обязательного защитного кожуха. Для эксплуатации вне помещений рекомендуется использовать алюминиевый кожух.
PH (Al)
- Ток: от 1607А до 4005А
- Алюминиевые шины
- Изоляция из литого каучука
- Нет обязательного защитного кожуха. Для эксплуатации вне помещений рекомендуется использовать алюминиевый кожух.

SH
Токопроводы среднего напряжения с литой изоляцией для электросетей от 3,6 кВ до 24 кВ
- Медные шины
- Ток: от 1040 до 2018
- Изоляция из литого каучука
- Нет обязательного защитного кожуха. Для эксплуатации вне помещений рекомендуется использовать алюминиевый кожух.

Vibitech

Немецкая компания Vibitech производит современный, высокотехнологичный шинопровод с литой изоляцией и степенью защиты до IP68 серии VT

VT-С
- Материал проводника: медь
- Номинальный ток: 2500 - 6100 A
- Корпус: Литье под давлением на основе эпоксидной смолы
- Степень защиты: IP68

VT-A
Магистральный шинопровод с литой изоляцией
- Материал проводника: алюминий
- Номинальный ток: 800 - 4650 A
- Корпус: Литье под давлением на основе эпоксидной смолы
- Степень защиты: IP68

Мосэлектрощит (ГК «Мосэлектро»)

Компания « Мосэлектрощит» производит токопроводы с литой изоляцией Betobar-r
Преимущества:
- компактость;
- Модульная система (простой монтаж);
- не требует обслуживания;
- защита от механических ударов;
- высокая пожаробезопасность и устойчивость к короткому замыканию;
- малое электрическое сопротивление;
- отсутствие изоляторов;
- химически устойчивы;
- минимум выделяемого тепла;
- отсутствие конденсата;
- нет необходимости в водостоке;
- внутренняя и наружная установка;
- не требуется дополнительного охлаждения.

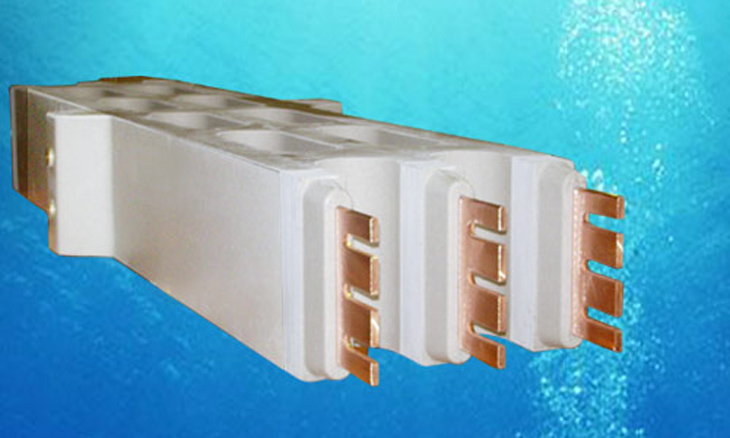

Betobar-r
Серии LA и LB (низкое напряжение)
Малогабаритные токопроводы низкого напряжения с литой изоляцией и степенью защиты IP68 предназначены для транспортировки и распределения электроэнергии.
- Номинальный ток - до 6300 А.
- Напряжение до 1000 В
- Материал корпуса специальный компаунд
- Материал проводника: медь/алюминий


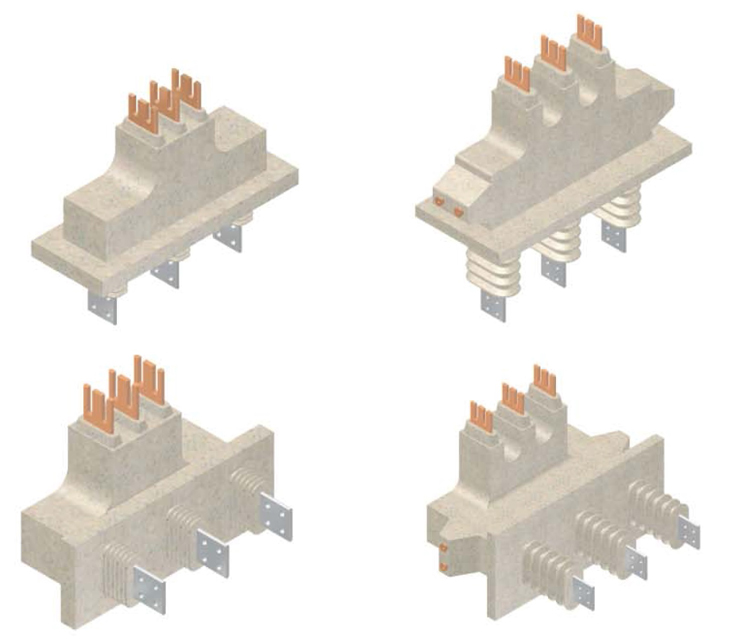

Серии SH, РН, MH
Литые токопроводы среднего напряжения
Серия SH
- Ток -до 2000А
- Напряжение – до 7,2 кВ
- Материал проводника: медь/алюминий

Серия РH
- Ток -до 4500А
- Напряжение – до 17,5 кВ
- Материал проводника: медь/алюминий

Серия MH
Ток -до 6300А
Напряжение – до 24 кВ
- Литые токопроводы среднего напряжения
- Материал проводника: медь/алюминий
- Материал проводника: медь/алюминий

РТК Электро М

«РТК-ЭЛЕКТРО-М» — ведущий завод по производству малогабаритных пофазноизолированных литых токопроводов и шинопроводов от 0,4 кВ до 35 кВ и номинальным током до 12000А и малогабаритных комплектных литых токопроводов от 0,4 до 24 кВ и номинальным током до 14000 А.
ТПЛ
Пофазноизолированный токопровод ТПЛ с литой изоляцией для электрических соединений энергетического оборудования на электрических станциях и подстанциях. Устанавливается в цепях трехфазного переменного тока частотой 50 и 60 Гц напряжением до 40,5 кВ, номинальным током до 12 кА и в цепях постоянного тока напряжением до 1,2 кВ, номинальным током до 6,3 кА. Токопровод типа ТПЛ состит из отдельных секций. Секции могут быть как стандартной конфигурации, так и конфигурации любой геометрической формы. Секции токопровода могут быть общей длиной не более 10 метров
- Номинальный ток: до 12000А
- Материал проводника: медь, алюминий
- Степень защиты IP68
- Изоляция из специального компаунда, металлический кожух

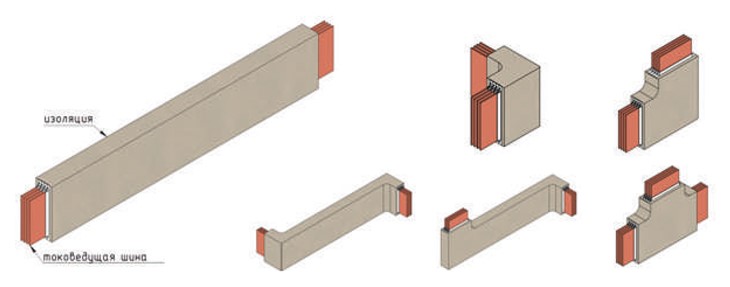

Конструкция cекции токопровода: 1-токоведущий проводник, 2-полупроводящие слои, 3 – изоляционный слой, 4- зазаемлюящий слой, 5-контакт
ТКЛ
Малогабаритный литой токопровод для систем низкого и среднего напряжения. Предназначен для выполнения электрических соединений в цепях переменного тока частотой 50–60 Гц, а также в цепях постоянного тока напряжением от 0,4 до 24 кВ
- Номинальный ток - до 12000 А.
- Материал проводника: медь, алюминий
- Корпус из специального компаунда


Состав и устройство токопровода:
1-шина, 2-гибкая связь, 3-шинодержатель, 4-изолятор
ТКЛC
Система среднего напряжения ТКЛС комплектуется специальными алюминиевыми "самонесущими" экранами, закрепленными на боковых поверхностях токопровода, предназначенными для монтажа токопровода к металлоконструкциям, стенам, полу и потолку, и служащими также для заземления токопровода. В пазы "самонесущих" экранов сверху и снизу устанавливаются защитные экраны из алюминиевых перфорированных листов. Защитные экраны на токопроводах рекомендуется устанавливать в местах, доступных для прикосновения. Для защиты токопровода от воздействия солнечного излучения и атмосферных осадков сверху вместо защитного экрана устанавливается климатический экран
- Номинальный ток: до 18000А
- Материал проводника: медь, алюминий
- Комплектуется алюминиевыми «самонесущими» экранами, закрепленными на боковых поверхностях, предназначенными для монтажа заземления токопровода. В пазы «самонесущих» экранов сверху и снизу устанавливаются защитные экраны из алюминиевых перфорированных листов. Для защиты от атмосферных осадков сверху вместо защитного экрана устанавливается климатический экран.

ТКЛН

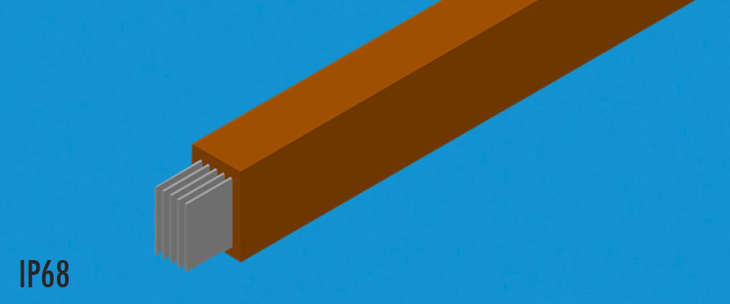

Пожаростойкие токопроводы с литой изоляцией до 1кВ. Степень защиты IP68.
- Номинальный ток: до 11000А
- Материал проводника: медь, алюминий
- Корпус из специального компаунда

ШМС - предназначенные для выполнения электрических соединений энергетического оборудования на электрических станциях и подстанциях, в жилых зданиях, объектах розничной торговли, сельскохозяйственного и промышленного назначения и устанавливаемые в цепях трёхфазного переменного тока частотой 50 и 60 Гц, номинальным напряжением до 1 кВ и номинальным током до 11 000 А и в цепях постоянного тока напряжением до 1,5 кВ и номинальным током до 22 800 А. Степень защиты IP68.
- Номинальный ток: до 11000А
- Материал проводника: медь, алюминий

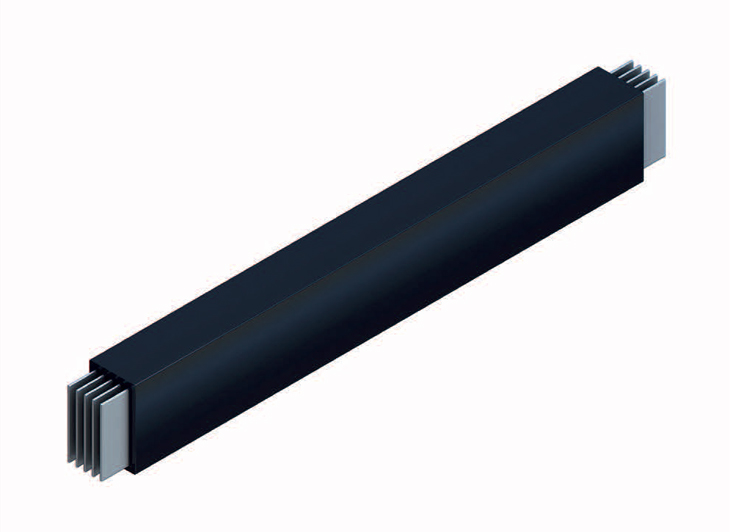

- Кожух из экструдированного алюминия с ребрами охлаждения


Сибар Групп ООО

Российский производитель шинопроводных систем в литой изоляции компания Сибар Групп осуществляет производство шинопроводов в литой изоляции SIBAR

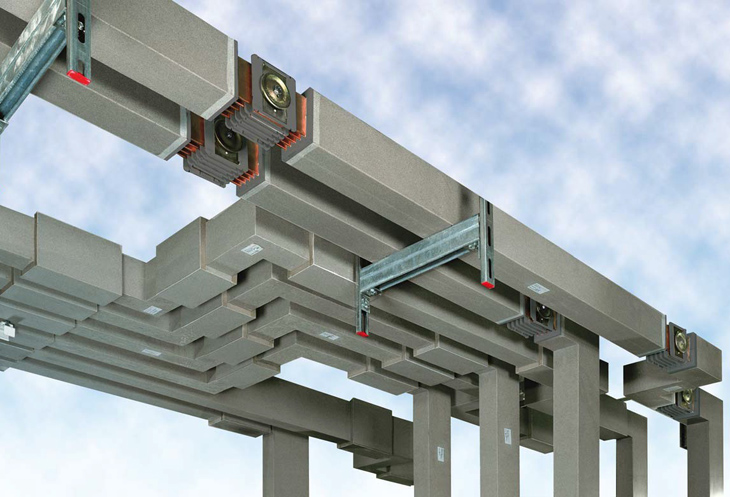

Магистральные и распределительные шинопроводы в литой изоляции SIBAR разработаны для наружного и внутреннего применения для передачи и распределения электроэнергии низкого напряжения. Степень защиты - IP68/IP67/IP55

SCRA
- Материал проводника: алюминий
- Номинальный ток – 800 - 6300А
- Корпус литой (Г1, UL94 V0)
SCRС
- Материал проводника: медь
- Номинальный ток – 1000 - 6300А
- Корпус литой (Г1, UL94 V0)

Базовое исполнение

Исполнение для сред с постоянным воздействием агрессивных факторов

Исполнение при открытой прокладке под воздействием солнечной радиации
29.10.2021
