В новой статье мы продолжим ранее начатую тему и рассмотрим конструктивные особенности шинопроводов, влияющие на их характеристики

Из-за наводимых переменным электрическим током полей, в проводниках цилиндрической формы полезной является не вся площадь их сечения. Это явление называется поверхностным эффектом.

Рисунок «Распределение тока при переменном и постоянном напряжении в проводнике круглого сечения»

Поэтому шинопроводы, задачей которых является пропускать токи больших величин, стремятся снабжать проводниками с прямоугольной вытянутой формой сечения. Это, прежде всего, уменьшает расход металла, а также сказывается на потерях электроэнергии.

По расположению проводников большинство шинопроводов относится к двум типам:

Шинопроводы, в которых проводники плотно прижаты друг к другу.

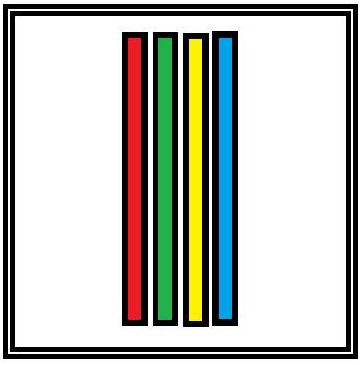

Схема расположения проводников изображена на рисунке «Схема расположения проводников в шинопроводах типа «сэндвич» с пленочной изоляцией».

К преимуществам шинопровода типа «сэндвич» можно отнести компактность, уменьшенные потери электроэнергии за счет большего сечения проводников и уменьшения расстояния между ними.

К недостаткам можно отнести увеличенный нагрев, повышенный износ изоляции вследствие расположения проводников вплотную.

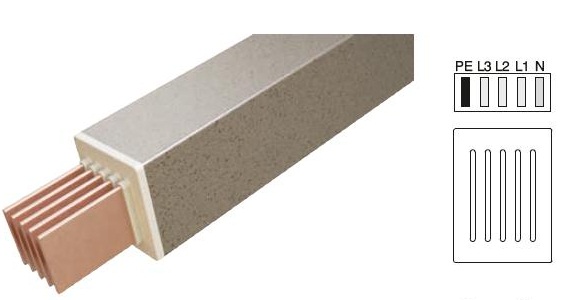

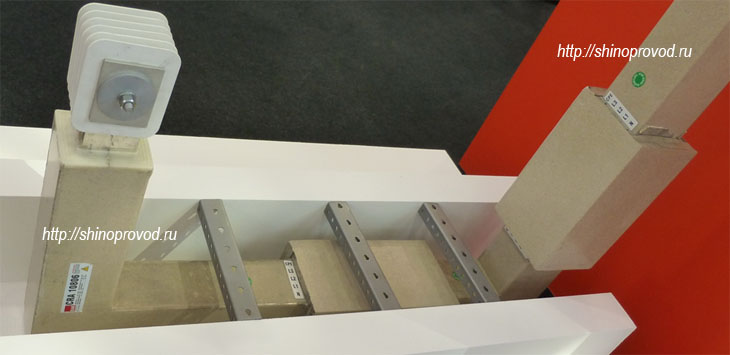

Примеры шинопроводов с плотно прижатыми друг к другу шинами:

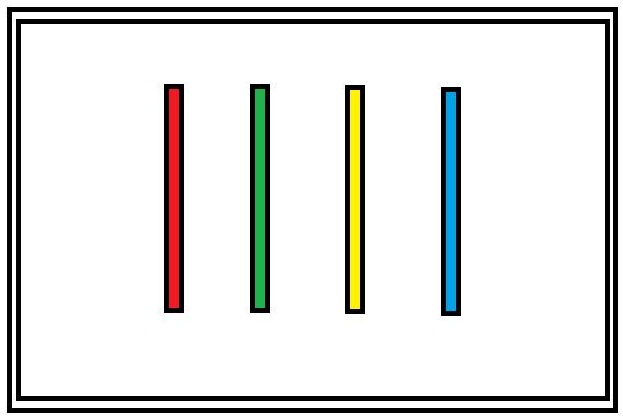

Схема расположения проводников изображена на рисунке «Схема расположения проводников в шинопроводах с воздушной или пластмассовой изоляцией».

К преимуществам этого типа можно отнести то, что из-за достаточного расстояния между шинами снижается нагрев при нагрузке, повышается долговечность работы(из-за низкого износа изоляции).

К недостаткам можно отнести повышенное реактивное сопротивление X. Следствием этого является увеличение потерь мощности на электромагнетизм.

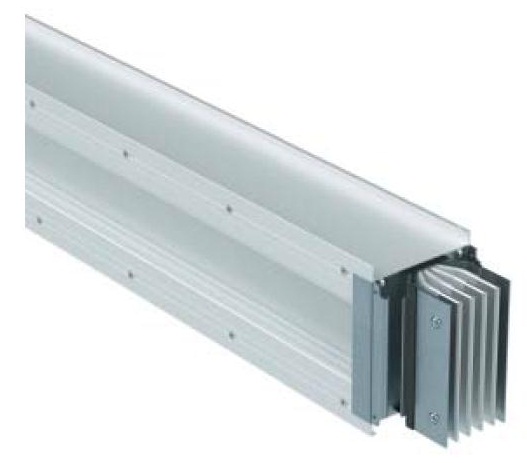

Примеры:

Graziadio серии Isolsbarra

Шинопроводы одного и того же производителя различных номинальных токов отличаются сечениями проводников, вследствие чего изменяются их параметры.

В качестве примера, рассмотрим параметры шинопроводов двух различных производителей (EAE серии ELINECRА с алюминиевыми проводниками и KLM-S с алюминиевыми проводниками) с одинаковыми номинальными токами, напряжениями изоляции и числом проводников.

Используя информацию из каталогов, составим сравнительную таблицу. Шинопровод в правом столбце обладает большей стойкостью к токам короткого замыкания, меньшим сопротивлением переменному току, а, следовательно, и потери электроэнергии в нем будут ниже, чем у шинопровода в левом столбце.

Рассмотренные виды шинопроводов имеют ряд своих достоинств и недостатков. Так, одни подкупают своей компактностью и эргономичностью дизайна, простотой монтажа или сниженными потерями. Другие, напротив, уступают по некоторым позициям, но превосходят по надежности, удобству эксплуатации, экономии на металле шин.
